Overview

应用层
传输层
tcp，udp 等。进程到进程；不可靠，变为可靠等；其中web服务的端口就是运行在传输层。网络层通过ip将分组送到主机，传输层再通过端口将数据给到监听端口的应用。
网络层
端到端；best ever 尽力，无保障；ip到ip；
端到端 E2E ；点到点的基础上，实现端到端；
传统：ip协议+路由协议。 分组-路由表-转发
sdn（Software-Defined Networking）： 数据+控制（运行应用，流表）；流表给交换机，可以泛洪，block，修改 。

SDN 把网络的“大脑”（控制平面）集中到控制器，把“手脚”（数据平面）交给交换机；控制器通过下发“流表”告诉交换机：哪些流量要泛洪、阻断、修改或转发。

数据链路层
点到点 P2P；以帧为单位的点到点之间的传输；
网络层的端到端是源主机到目标主机，链路层的点到点是，网卡到网卡，路由节点也算。76
物理层

网络： 节点+边

计算机网络：

主机节点，中转节点（路由器，网络层；交换机，链路层，负载均衡设备等）

接入网链路（与方有关），骨干链路（与圆有关）

互联网：

网之网

internet

节点+链路+协议

协议：对等层实体，通信的过程中应该遵循的规范的集合； 包含 格式（语法，语义）+次序+动作

PDU:Protocol Data Unit

服务角度：分布式进程+提供通信服务的基础设施 （面向连接的服务，无连接的服务）

边缘+核心+接入系统

边缘 通过核心 连接另一个边缘；核心（一个大的开关）

网络边缘：

主机

c/s 模式

peer to peer

面向端系统的连接： 端与端知道连接，中间节点不知道tcp ；

中间节点也知道的连接：you？ 连接

tcp：可靠，流量控制，阻塞控制

网络资源复用：

线路交换：频分，时分，波分，码分；长连接，只占部分；

分组交换：packet switch 用就全用，每个节点存储转发 按需使用；存储时间，排队时间。此时网络核心的功能就是。转发（局部）与路由（全局）；非固定时分（统计多路复用）

分组交换：

数据报（无连接，类似寄信）数据报携带目标主机的全部信息，无状态路由，只管存储转发

虚电路，通过信令 建立虚拟电路，数据携带虚电路号，体现在每个交换节点

tcp 面向连接

接入网络：

家庭

电话线，调制 解调 猫

电话线，调制 解调 adsl

电缆，

电线，

路由器：路由+交换等

企业

级联，

无线

物理媒体：

bit

物理链路（导引/非导引）

双绞线，同轴电缆，光缆

isp 网络；互联网 isp互联

分布式中心机房，机房通过转属网连接，机房接近各地区isp

分组延时：

1. 处理延时（检查是否出错，查路由表）
2. 排队延时（到达速率大于输出速率，队列排队 ）流量强度L*A/R. 趋近1 排队延迟趋于无穷
3. 传输延时（L/R 100M/(10M/s) 打比特时间）
4. 传播延时 (d/s 信号在线路中传输的时间，光纤就是光在路线中传递的耗时）

信道容量

traceroute：

icmp：ttl。每经过一个节点就减1，0的时候就给告诉原主机，我的ip是我干掉了这个分组 ；

利用icmp，统计rtt。 round trip time；放出不同ttl的分组，收集信息，最终目标端口不可达即停止；

分组丢失：队列满了，丢失；

链路可靠，上个节点重传，不可靠源主机重传或丢就丢了

吞吐量：

源到目标的传输速率

瞬时/平均

每一层协议利用下层提供的服务实现功能（包含一些额外功能）以向上一层提供服务；上一层包含下一层；

服务提供者–服务访问点sap–上次用户；socket 传下来加标准，传上去可以区分

原语primitive：使用服务/提供服务的形式 sockte api 函数；以api函数的形式提供服务，以api函数的形式使用服务

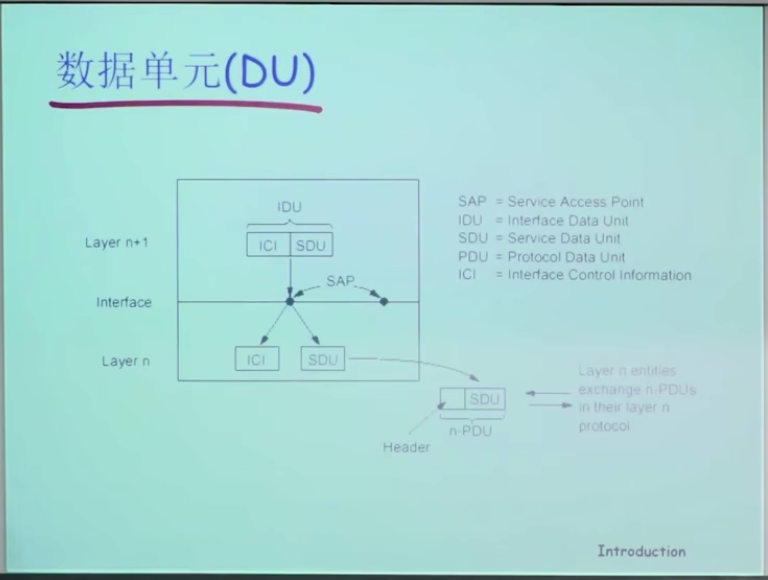

Du 数据单元

pdu 协议数据单元

物理层：比特，电磁波

链路层：两点之间，帧为单位的传输 p2p

网络层：分组为单位的，主机到主机端到端之间的传输 e2e

传输层：进程到进程之间，可靠的

应用层：

http->tcp->ip->802.11

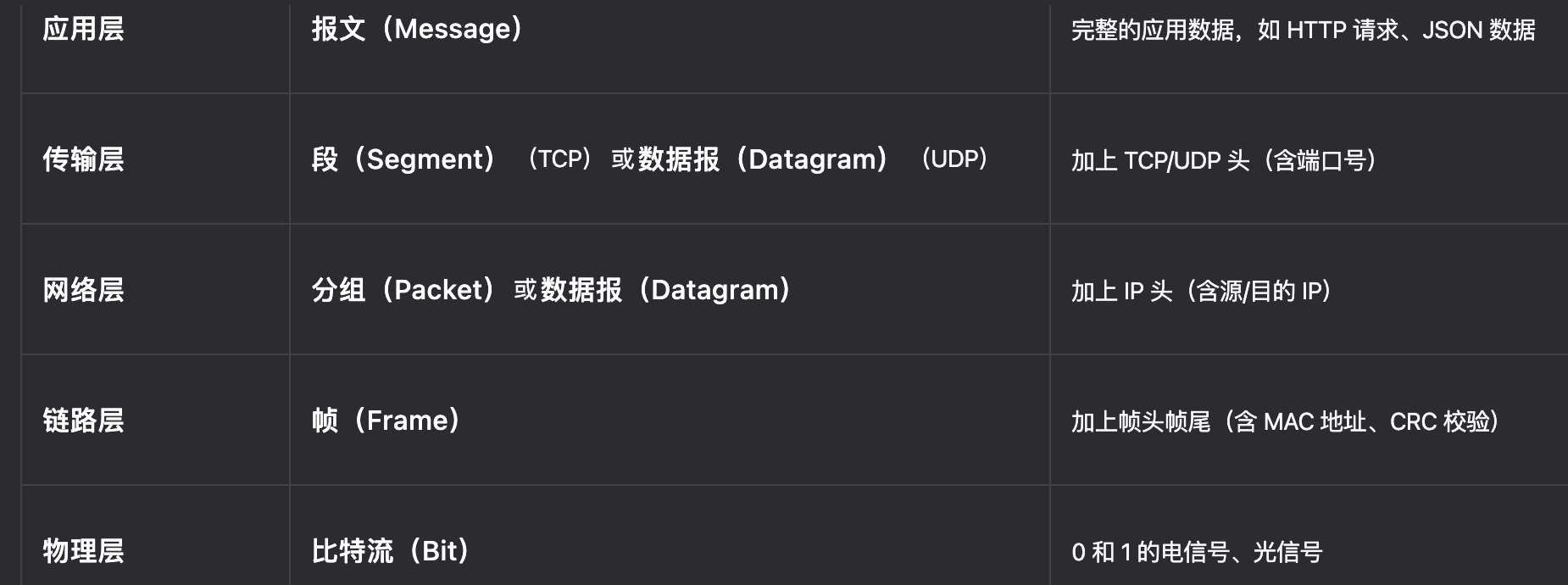

Message->segment->packet/datagram->frame->bit

应用层

应用层一般架构体系：

c/s

p2p

混合：napster

分布式应用进程之间通信；

1. 唯一标识（必须附带寻址作用）
2. 如何利用下层服务，使用服务的形式，与使用哪些服务sap
3. 定义协议等，实现应用

对于1:端节点；ip+端口；有一些约定俗成 tcp 80 ftp 21 telnet23等

对于2: from to what（sdu ）

对于3:定义自己的协议（a for apple ;b for banana ）

端口号：tcp 16bit 6万多；udp 16bit 6万多 ；tcp与udp 对端口号的使用有所不同

应用进程上守护的端口号；end point 端节点，ip+tcp/udp端口号

端节点每次传输，from与to ，不需要每次都传输，用socket标识，socket就是一个整数，类似句柄

socket是本地操作系统管理的一个整数（tcp：代表4元组；udp则代表 2元组），本地使用，就本机知道如何翻译

因为是操作系统内部分配，同一个连接的两端，可能值不一样 ，各自操作系统维护翻译表

socket与端口号不同 ，使用socket：1方便管理；2传输信息量最小

• tcp socket代表着一个会话，abc三个主机，b上2.2.2.2:80 与a的连接中socket=111 与c的连接中socket=222，虽然是相同ip，相同端口，但不同会话，不同socket
• udp socket 只有本地ip+udp端口，但传输报文中必须指定 目标ip+目标端口；接受报文传输层需要提供对方ip+端口

应用协议只是应用在网络交换这一部分的规范，公开：http smtp 私有：skype

传输层向应用层提供的服务，评价指标：1.数据丢失率；2.延迟；3.吞吐；4.安全；

ssl 在tcp之上；应用-ssl-tcp；https ssl之上(现在全部是TSL：client请求server时，server会向client发送公钥，后续client的所有数据都会加密，server使用自己的私钥解密)

web与http

web页由一些对象组成，包含一个基本的html页面，该文件又包含若干对象的引用；

可以通过url对每个对象进行引用

Prot://user:[email protected]/somedept/a.jpg:port

协议+用户密码+主机+路径+端口

http 无状态，支持的连接远程超有状态

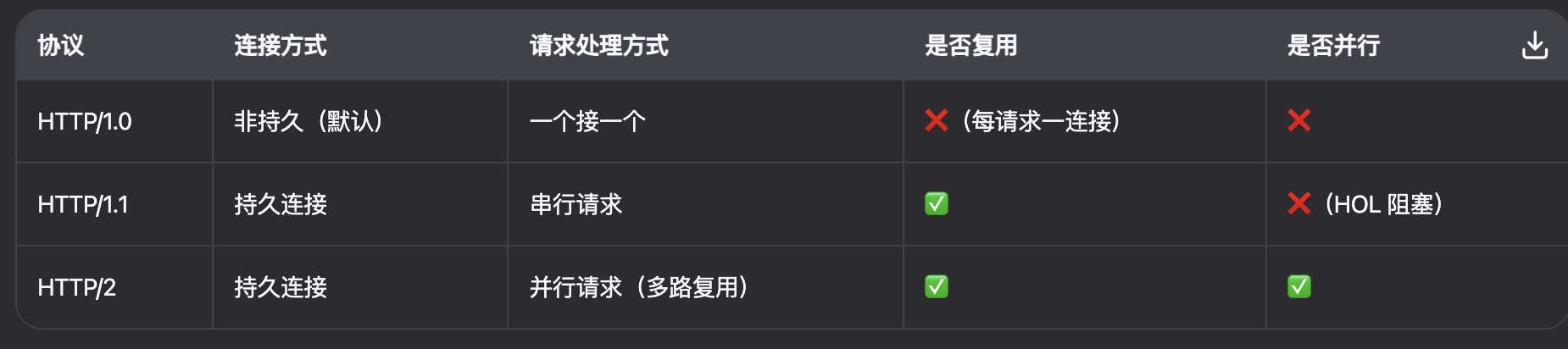

Http1.0 非持久

1. tcp连接，一个来回
2. http请求与对象的返回，一个来回
3. 连接关闭

Http2.0持久

1. tcp连接建立，一来回
2. http请求与响应，一个来回
3. 连接不关闭，后续有请求继续使用

持久也有两种方式

流水线popline 一次请求10个

非流水线non-popline 回来一个再请求下一个

rtt round trip time

Http1.0 2rtt+传输时间

Http1.1

email

控制连接，传输连接

smtp

用户-邮件服务器-邮件服务器-目标

smtp-smtp-（pop3/http/…）

dns

层级：根-顶级域-权威域。dns，命名空间；根有13台主机

域的划分是逻辑的，而不是物理的，可能a域的主机，管理的ip可能在北京/上海/成都/广州等

域名服务器：维护资源记录（域名-ip的映射）；格式【name,value,type,ttl,class】；internet class=in

ttl:有效期，可长可短，缓存是为了性能，删除是为了一致性，默认是2天

Application–resolver–local name server

上网：ip地址+子网掩码+localnameserver+default gateway

local name server：每个isp一般有一个，默认的名字服务器

p2p

c-s模式：下载瓶颈=max(nf/supload,f/cdown)
p2p模式：下载瓶颈=max（f/cdown,f/sup,n

f/(su+求和cu)）

非结构化p2p：点—-边—-点，无序构成的网，任意连接

dht结构化p2p：构成有序的网，环/树等

• 集中化的目录管理：napster
• 完全分布式的：gnutella，查询泛洪，a-所有邻居-邻居的所有邻居，有资源则反向返回信息（获取到了目录）
• 泛洪的控制
• ping-pong 建立网
• 离开则邻居另选一个
• 混合式kazaa：组长与组长类似gnutella,组长与组员类似napster


文件-描述-hash；返回描述最匹配的hash，再以hash请求文件

bt

bitmap：256k，相互之间交换bitmap信息

cdn

dash

cdn

socket：

服务器：

1. 创建
2. 捆绑
3. 等待

在整个应用层重点了解：

TSL

1. Client 发起连接：客户端向服务器发送支持的 TLS 版本、加密套件、随机数等信息。
2. Server 回应
   1. 服务器选择加密套件，返回自己的随机数
   2. 服务器发送 数字证书（Certificate），其中包含服务器的公钥+服务器身份信息
3. Client 验证证书，验证失败，则连接终止
4. 密钥交换
   1. 客户端生成一个 预主密钥（pre-master secret），并使用从证书中获取的 服务器公钥加密 它，然后发送给服务器。
   2. 服务器用自己的 私钥解密 得到预主密钥
5. 双方使用“预主密钥” + 之前交换的随机数，通过算法生成相同的 对称加密密钥（session key）
6. 切换到对称加密通信

简单理解为，服务器先给个公钥，然后使用该公钥加密客户端的预主密钥，再然后生成对称密钥加密双方数据。

对称密钥：加解密使用同一个密钥

非对称密钥：公钥，私钥

HTTP

http的请求头等不再详细描述

SMTP

通过smtp 将邮件发送到服务器&中继到邮件服务器，用户通过pop3/imap从服务器拉取邮件到本地。

DNS

1.DHCP（Dynamic Host Configuration Protocol） 本地电脑获取了在局域网中的ip，网关地址，及域名服务器地址

2.缓存再到域名服务器层层向上查找解析

传输层

应用层-报文–传输层–拆分成报文段；对方再接受报文段，重组成报文段，返回给应用层；

对网络层的加强

tcp：可靠保序

1. 多路复用与解复用
2. 拥塞控制
3. 流量控制
4. 建立连接

udp：不可靠，不保序

多路复用与解复用

关键点就是 ip协议只提供了主机到主机的连接保证，端口是运行在传输层。复用与解复用，理解为端口即可。提供了进程到进程之间的连接。

都不提供：延时保证，带宽保证

数据报与字节流？？？

多路复用与解复用：

从主机细化到端口

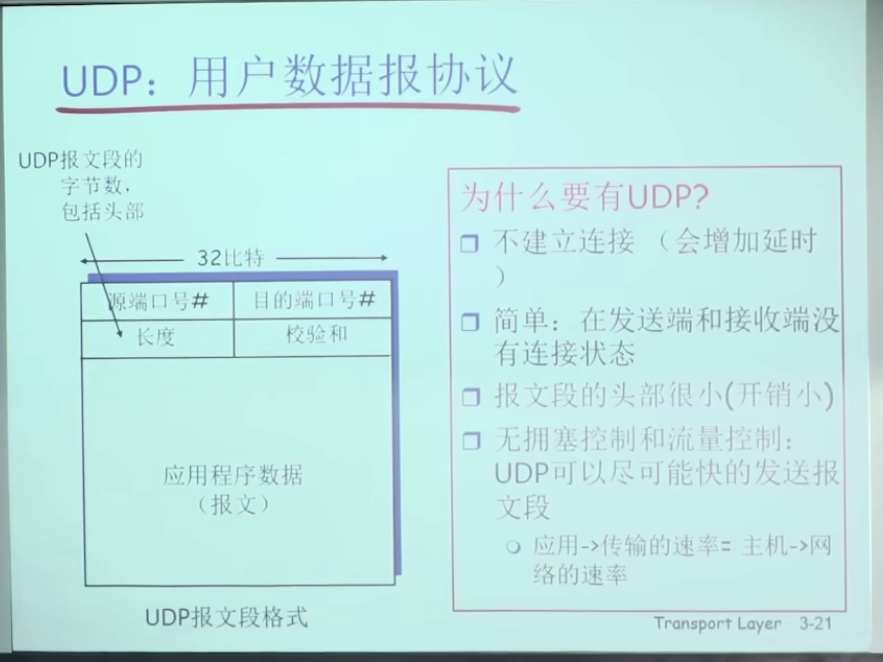

UDP

udp：user datagram protocol

udp校验和(edc error-detection and-correction)：
d分为16bit为单位，求加法和

• 进位回滚
• 求返码

可靠传输

rdt（Reliable Data Transfer）：可靠数据传输原理

rdt在应用层，传输层，数据链路层 都很重要

信道的不可靠，决定了可靠数据传输协议rdt的复杂性

Rdt1.0:下层传输可靠

本层协议不需要干什么，接受上层数据，封装，传输给下层

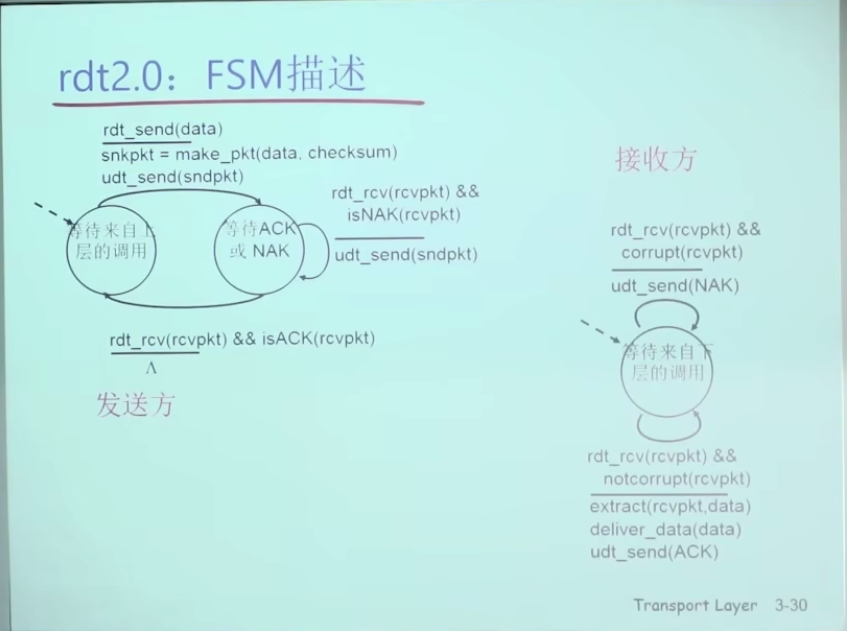

Rdt2.0:下层传输，具有bit差错，数据反转

发送-p-接受（ack/nak）-发送

每次发送需要收到ack才会发送下一个，如果收到nak就重发。

Ack/nak也可能出错：接收方发送了ack但损坏了，发送方无法读取信息，此时重新发送pack1，接收方无法判断pack1是重复数据还是新的数据。

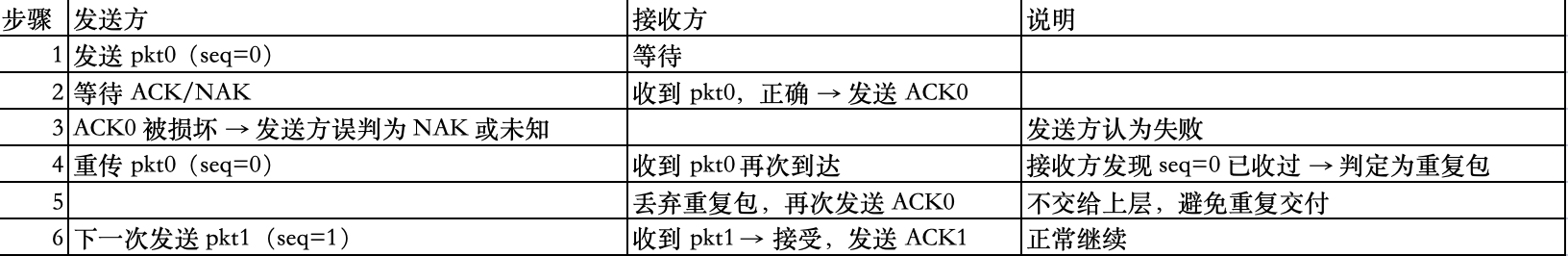

rdt2.1:package新增编号，没有正确读到ack就将p0再发一次（冗余分组，所以要编号，明确是冗余)，直到收到ack再发p1

发送方

• 发送的分组中加入序号
• 有ack才发下一个分组

接收方

• 接受分组，校验，返回ack/nak
• 接收方不校验ack是否收到，依据给的分组决定

Rdt2.2:无nak的协议

没有nak，但给ack编号；发1但收到ack0 就表示1发送 失败

没有正确读到ack1再发一次package0

接收方永远返回最后收到的正确的那个ack

rdt3.0:具有bit差错+分组丢失

因为分组丢失可能永远都收不到ack rdt2.0会出现死锁—-新增超时重传

超时不合适，重复分组

当链路容量非常大时，rdt3.0 会有极大的浪费

来回30ms但是我的传播延时只有8us，大部分时间都浪费了

升级为一次打多个分组–流水线协议pipeline诞生了

pipeline 又分为了两类：

• GBN 回退n步
• SR选择重传

流水线协议（管道化协议 ）：

1. 增加序号范围，多个bit标识序号
2. 两边增加缓存：发送方记录已发送未收到反馈的，接收方 上层调用速度不一定等于接受速度

滑动窗口协议（slide window）

[sw=send window, rw = receive window]

1. sw=1 rw=1 s-w 停止等待协议；rdt
2. sw>1 rw=1 gbn 累计确认，只有一个超时定时，超时重传所有未确认的分组
3. sw>1 rw>1 sr 选择重传
4. sw>1 就是流水线协议

发送缓冲区

发送窗口：发送缓冲区的一个范围 ，已发送未确认的分组构成的空间

窗口的最大值<=发送缓冲区的值

开始：前沿=后沿，窗口尺寸为0

每发送一个分组，前沿移动1 单位

接受窗口：接受缓冲区

rw=1 顺序接，不是要的这个，丢弃 gbn

rw>1可以乱序接

低序号到，可以滑动窗口，右移；rw>1 高序号到，可以缓存但不提交，不滑动（实现rdt）

TCP

面向连接的传输协议tcp：

长的字节流按照mss（最大报文段大小）大小，分成数据报文段+tcp头部=tcp报文段

mss：以太网，1500B，tcp1460+20，ip+20 tcp特点：

1. 点到点
2. 可靠的，按顺序的，数据流
3. 管道化，流水线
4. 全双工
5. 面向连接
6. 有数据控制

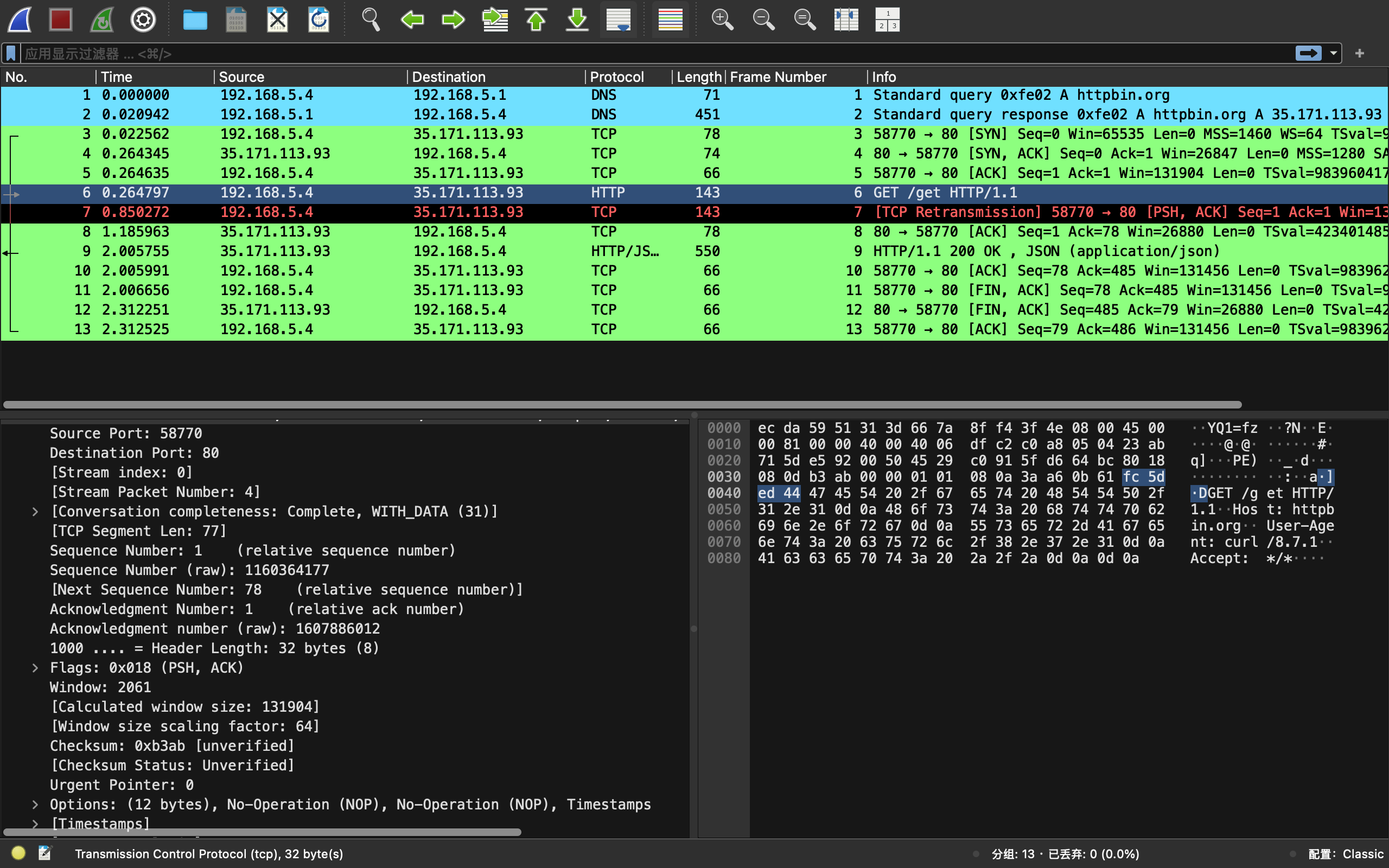

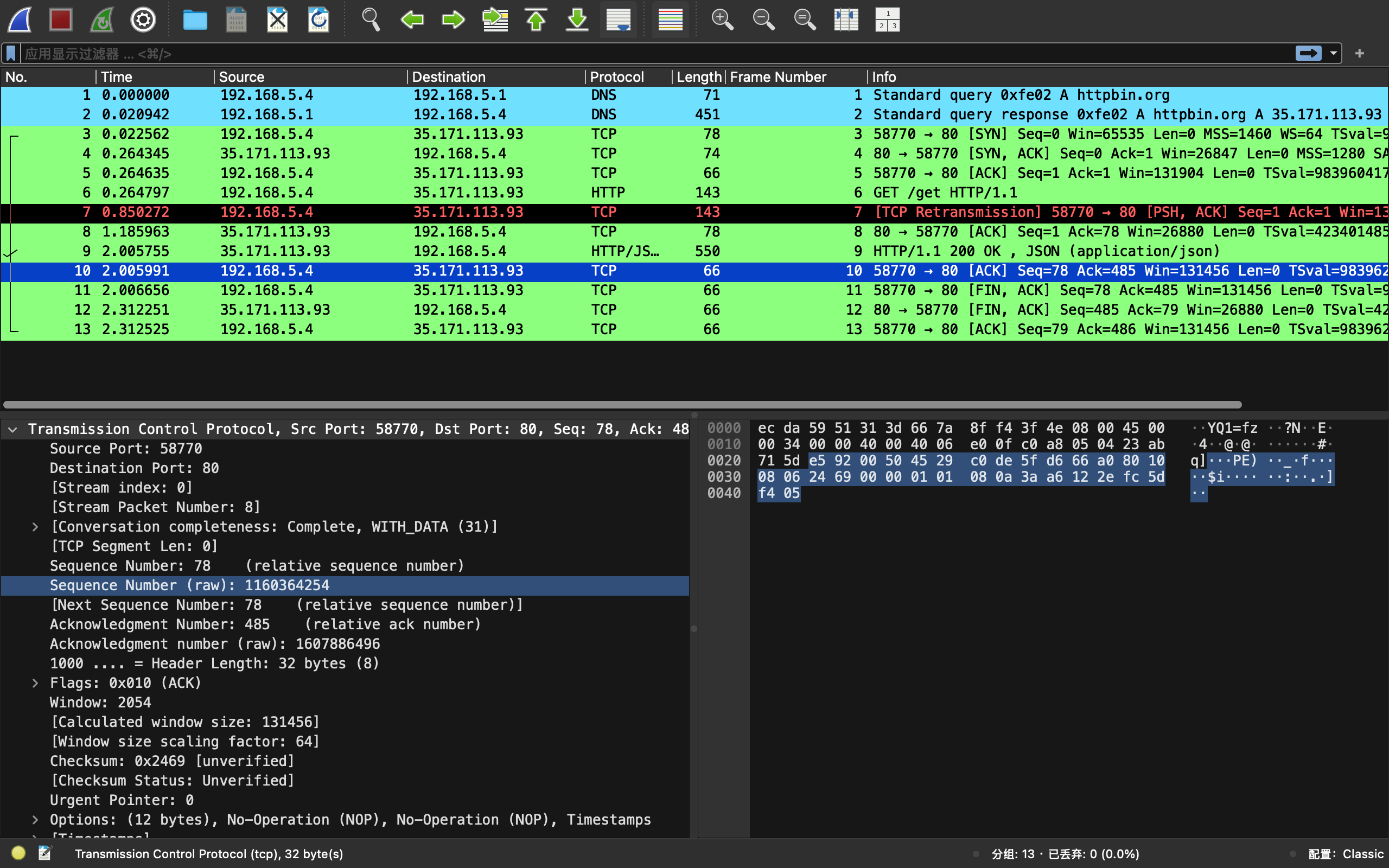

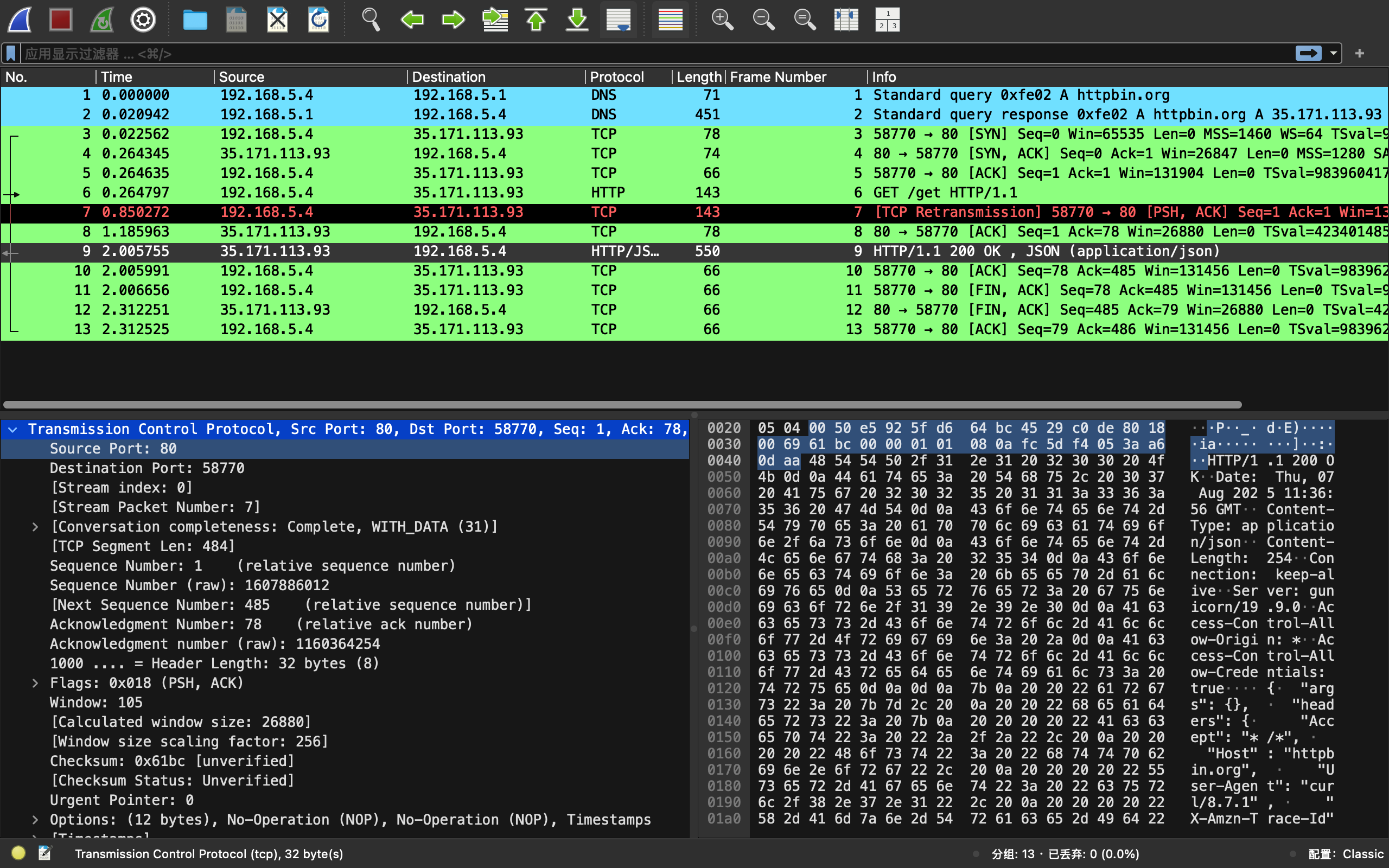

序号：载荷的第一个字节在字节流中的偏移量

Ack555 表示554及之前的数据已经接收完毕

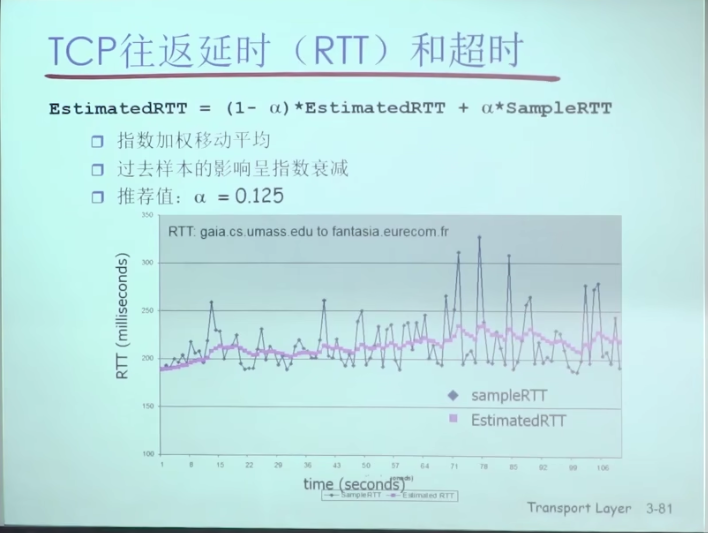

tcp超时：

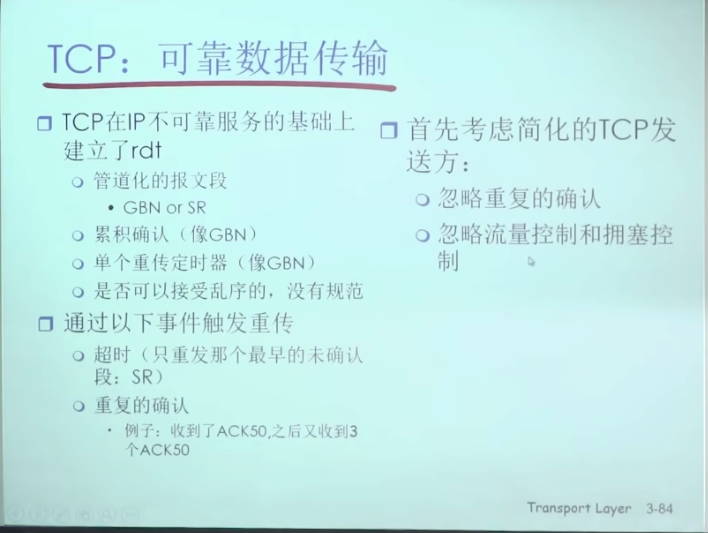

tcp的可靠性传输：

pipeline gbn+sr：tcp是二者的混合

超时重传，快速重传

接收方给的是顺序到来的最后一个字节+1

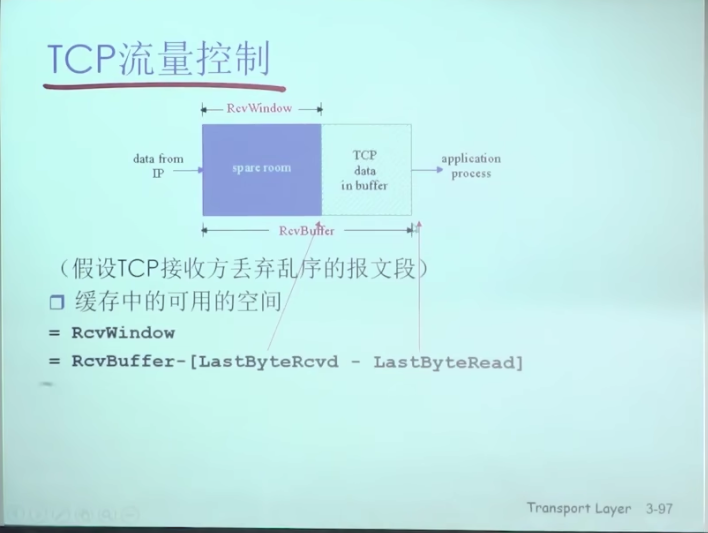

tcp流量控制：接收方控制发送方发送速度 ，告诉发送方空闲缓冲区的大小

头部rwnd告知空闲buffer，发送方确保未确认字节数量<rwnd

tcp piggybacking (捎带ack信息)

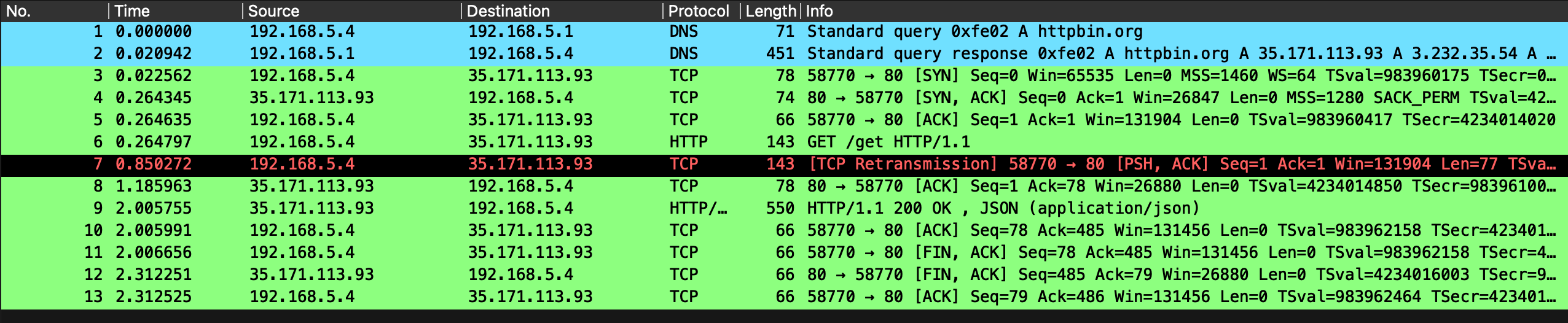

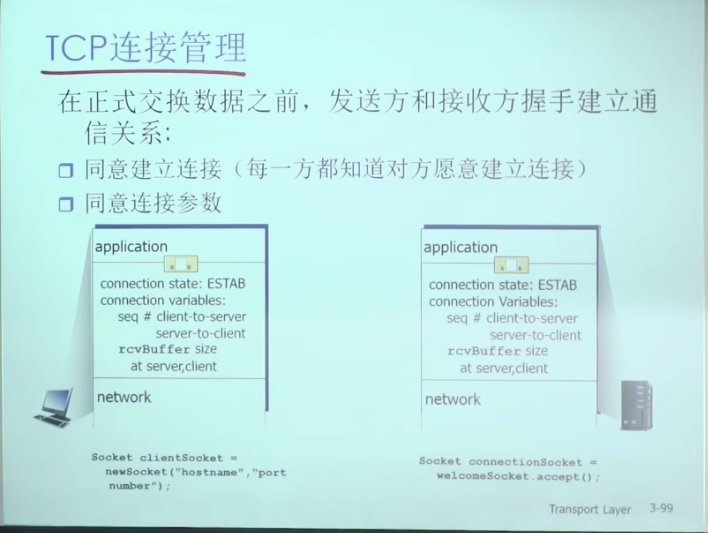

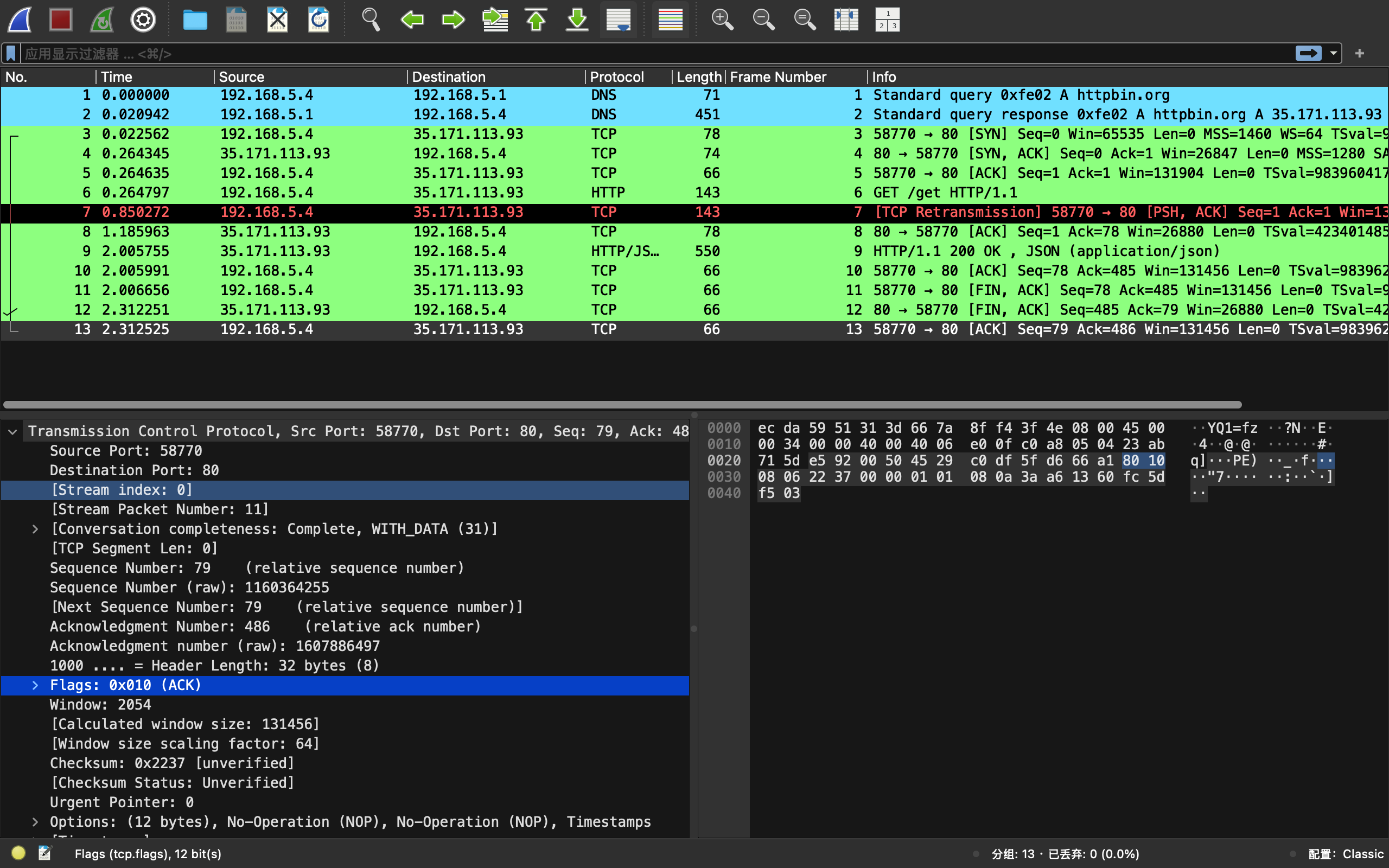

tcp：连接管理

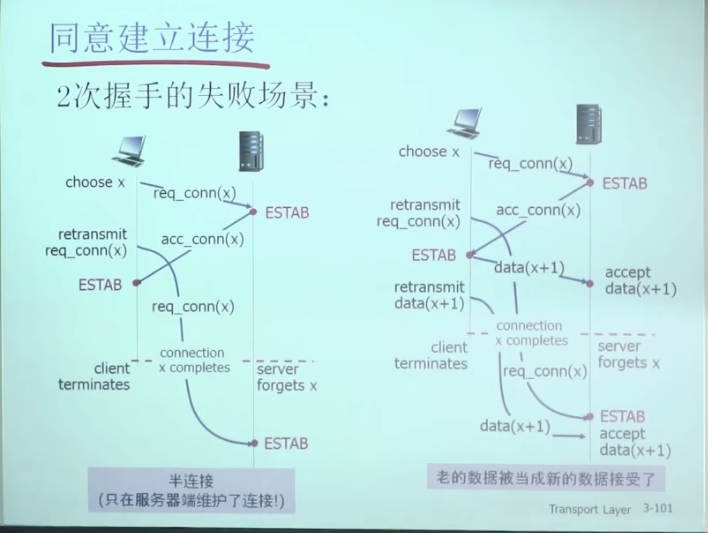

两次握手：

请求超时，虚假的半连接，服务器资源耗尽

两次超时，旧数据当作新连接了

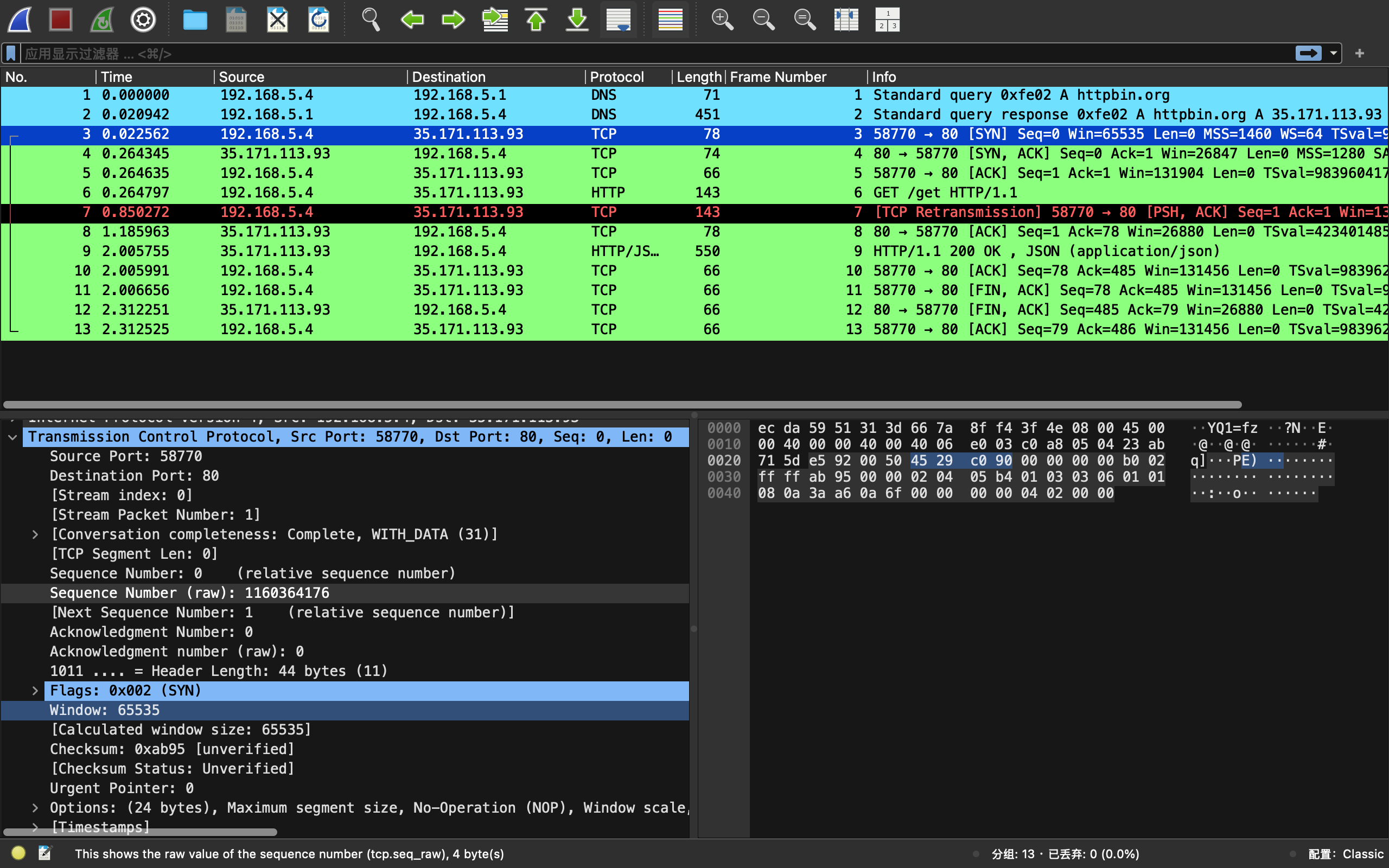

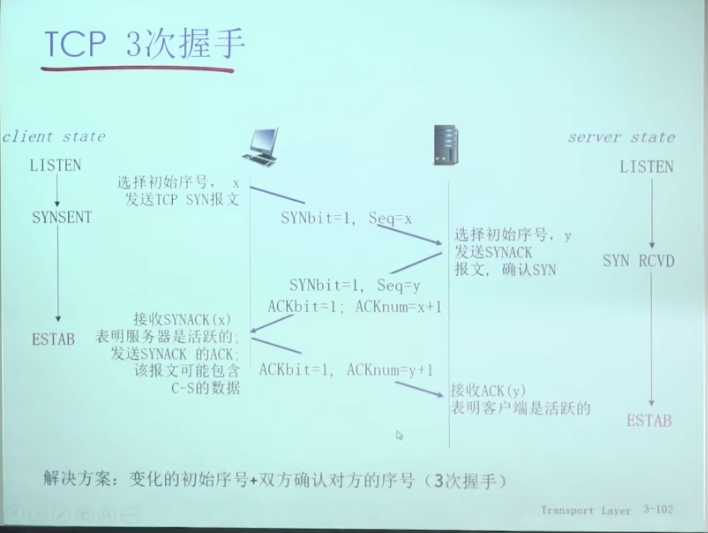

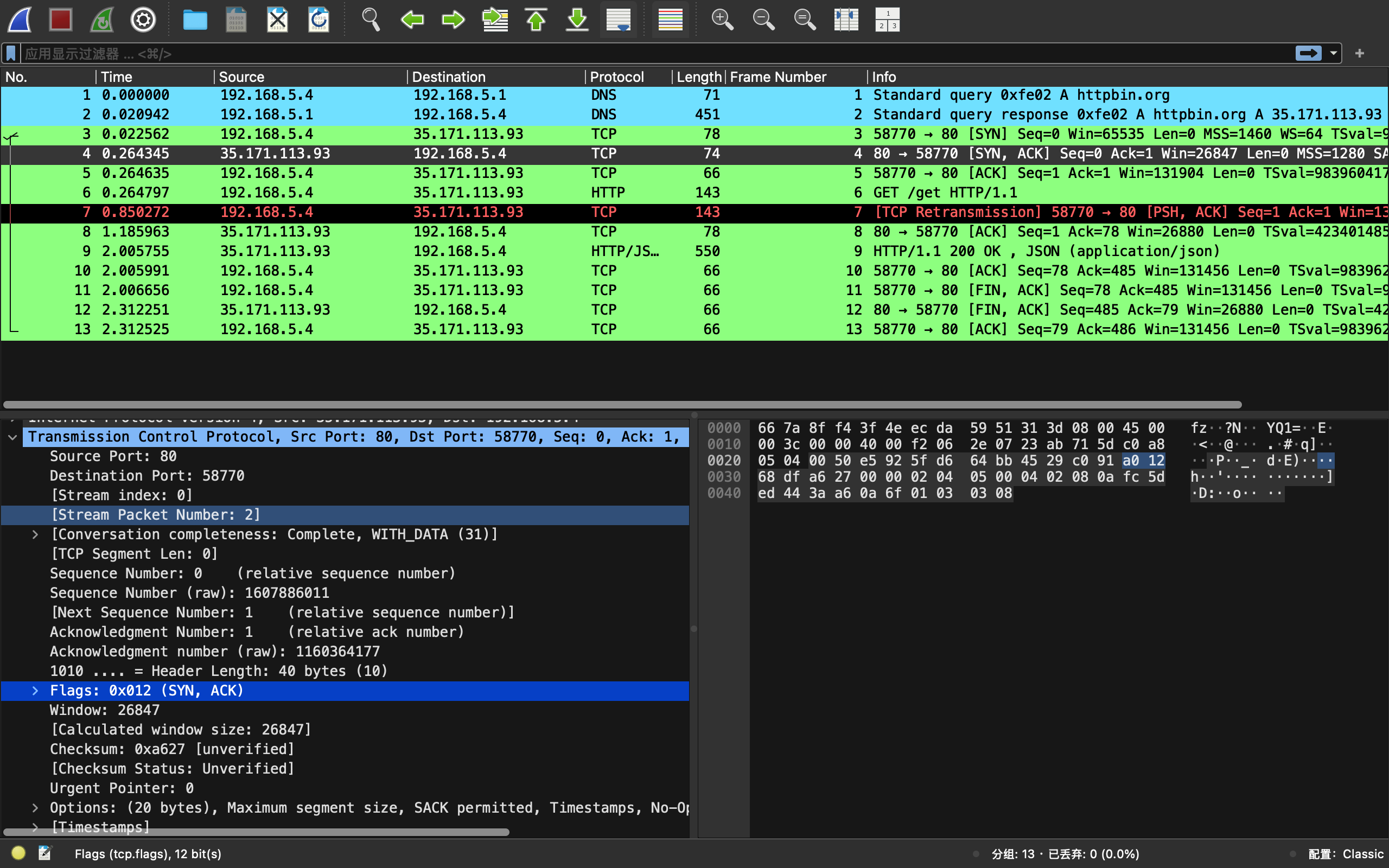

三次握手

半连接无了

旧数据因为序号，可以区分

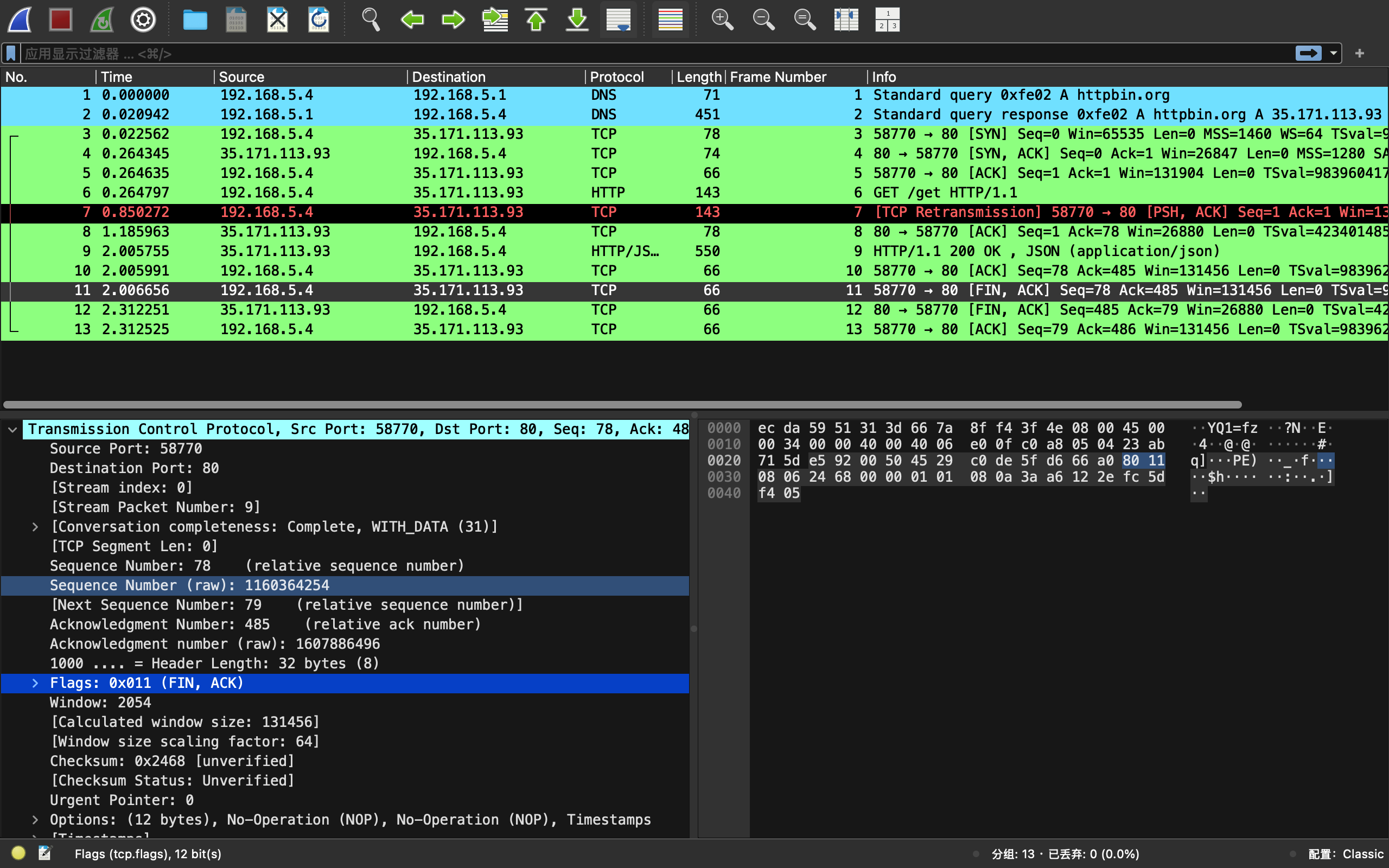

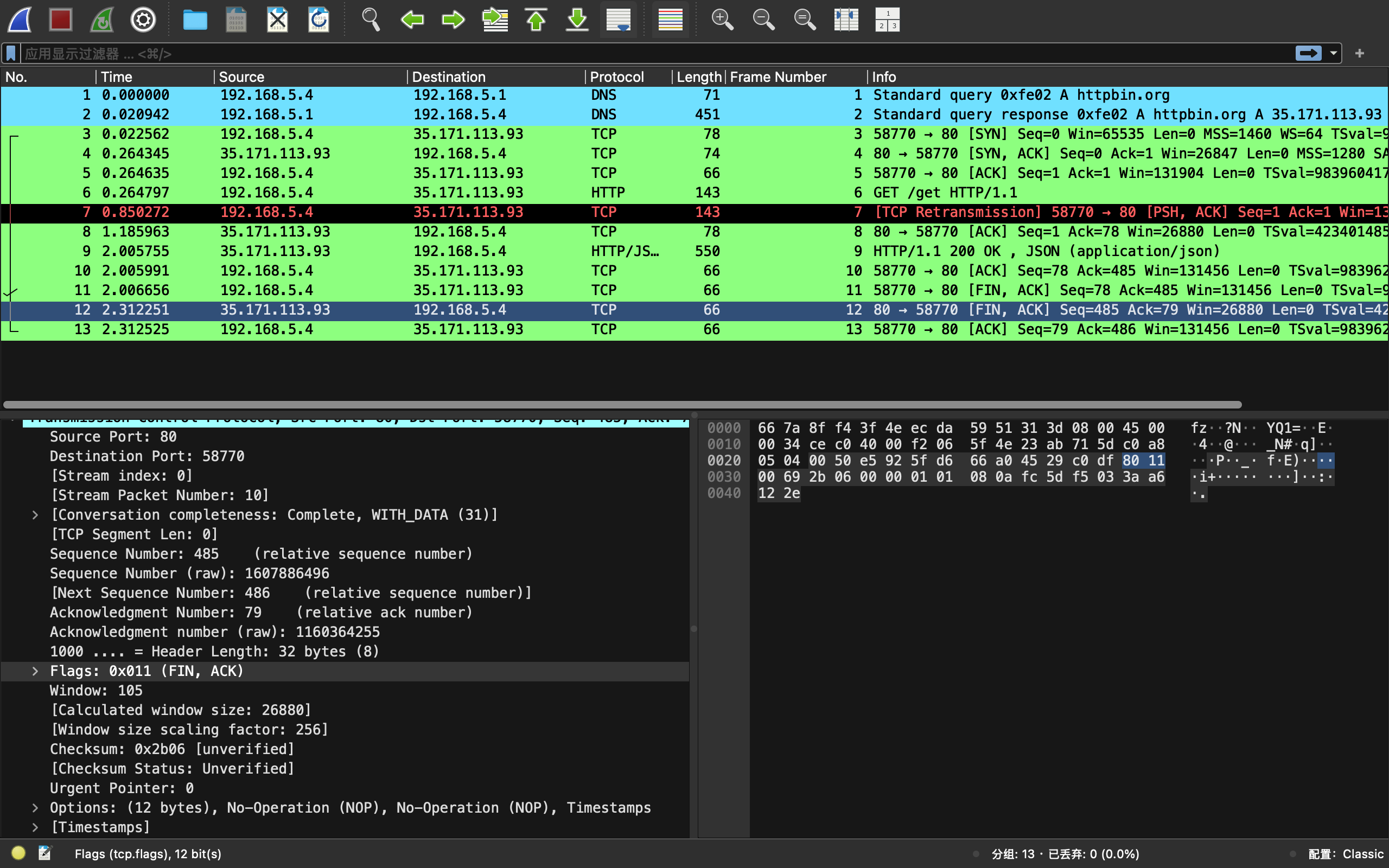

tcp拆除：

可以理解为两个半连接，分别拆除，再启动一个定时器，结束后算是连接真的关闭了

拥塞控制原理

拥塞的几个问题：

都在往里面打bit，但没有活着出来的

一般拥塞控制：

1. 端到端拥塞控制，端系统，依据自身信息进行判断
2. 网络辅助的拥塞控制

atm（数据异步传输)的 abr模式 提供的拥塞控制

不拥塞，一直发；拥塞则限制一个带宽

数据信原中塞一些资源管理信原

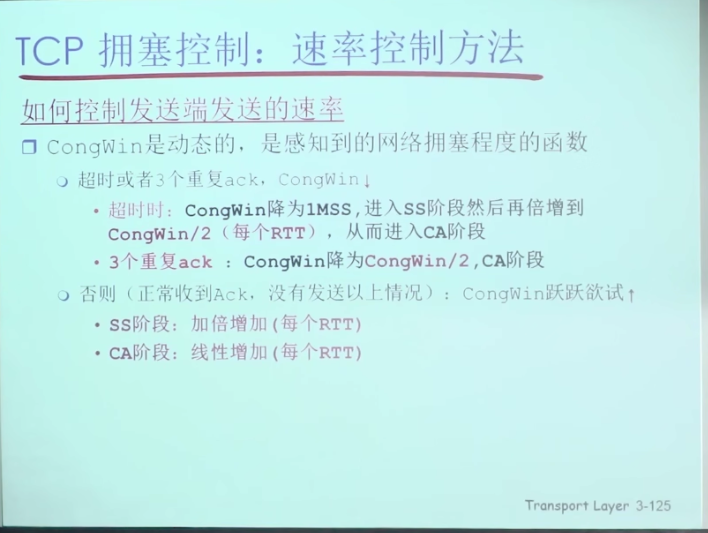

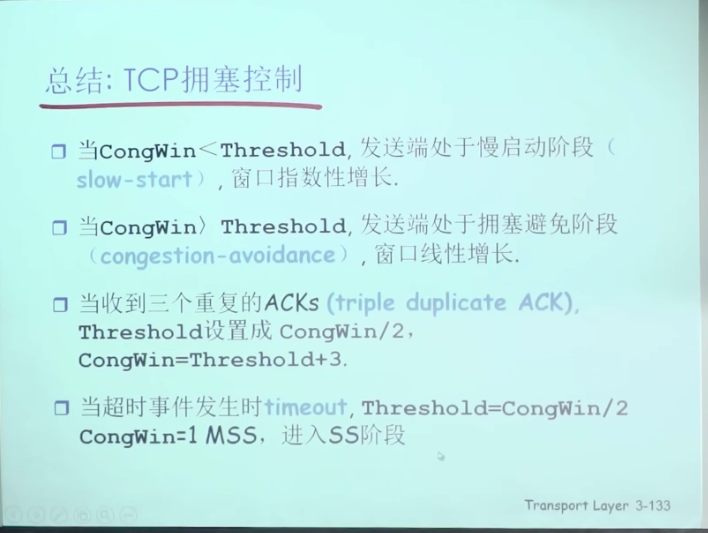

tcp拥塞控制

检测-控制-消除控制

检测：

1. 超时（1.1确实拥塞，丢失了；1.2校验失败被抛弃了（概率小，不影响整体））
2. 某个段的3次重复ack（1+3）

Congestionwindow/rtt=rate。单位时间，未得到确认的情况下，向网络注入的字节数量；拥塞控制所限制的速度

慢启动

线性增，乘性减 1，2，4，8，16，1，2，4，8，9，10，5，6，7

超时事件后的保守启动

拥塞控制这里的逻辑非常有意思：我永远试图发送更多，直到收到负反馈。

网络层-数据

网络服务模型

转发-路由 （核心功能）

路由器工作原理

通用转发

转发：进来的报文，从那个口出去；局部的，那个端口入，那个端口出；数据平面

路由：源-路由选择-目的；全局的 ，全局找路径；控制平面

控制平面：是一个全局的；数据平面是一个本地的功能；

传统（路由器中实现），地址+转发表；sdn（software-defined newworking ，远程服务器中实现）：多个字段+流表

传统，分布式，计算路由表；sdn，集中式计算路由表

网络层向上层提供的服务：

1. 单个数据报：可靠传输+延迟
2. 数据报流，保序，保证流的最小带宽，分组之间的延迟差（）

有些网络，网络层还需要维持连接

数据：ip

路由：路由选择算法

输入端口缓存：

为何存在：头端阻塞，多个输入，都走一个端口输出，多打1

交换结构：

局部交换速率>= n*端口速率

memory

bus

crossbar

memory：第一代，输入-系统bus-memory-系统bus-输出

bus：输入-bus-输出。适合骨干

crossbus：网络，并发交换

缓存-调度

传输：fifo，轮询（平均/优先级）

丢弃：tail，priority，random

ip协议

网络层：路由协议（控制），ip协议，icmp协议（信令协议，信号）

ip协议：

1. 地址
2. 格式
3. 处理约定

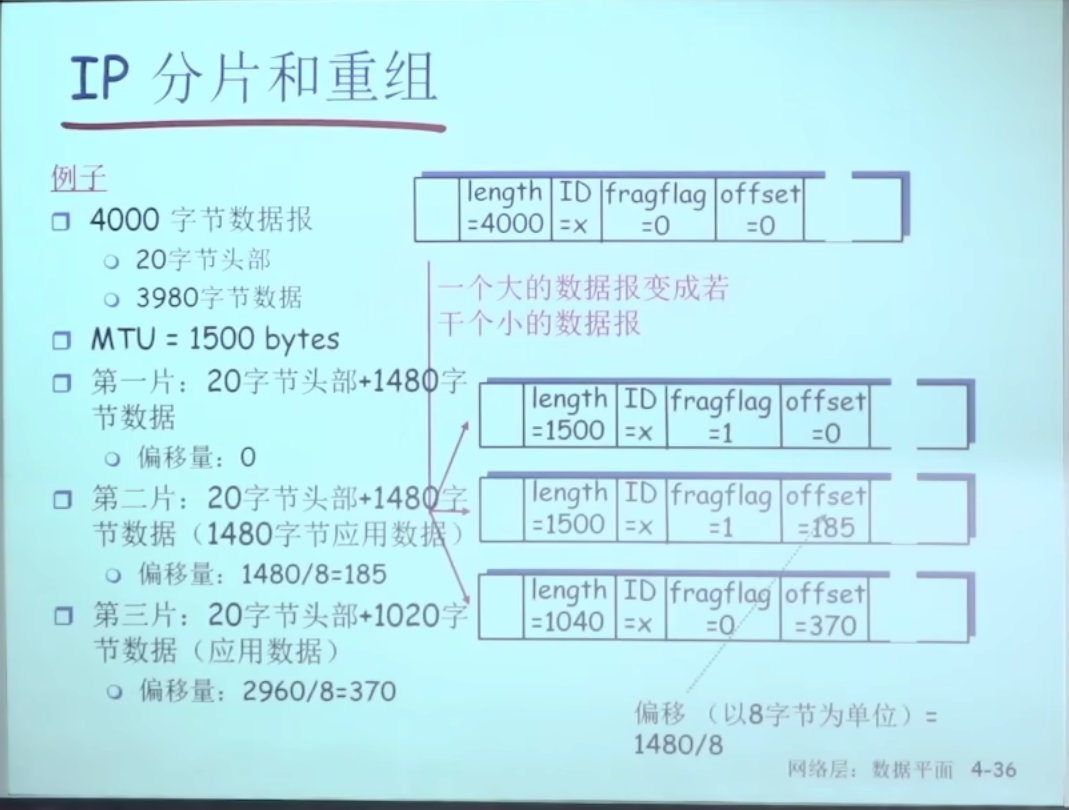

ip数据重组与分片

以太网mtu=1500bit，传输层给的mtu可能比这个大，需要分片传输，目标主机再组装

ip编址

对主机/路由器的接口编址，路由器通常有多个接口，主机也可以有多个；

同一个物理网络，ip层面一跳可达（链路层）；

子网：

高位相同的节点（子网号相同）构成的网络

无需路由器介入，子网内各主机可以在物理上相互直接到达

子网聚集 ，纯子网/非纯子网

承接ip的物理网络一般两种形式，1。干线点到点；2。一堆点-交换机-一堆点

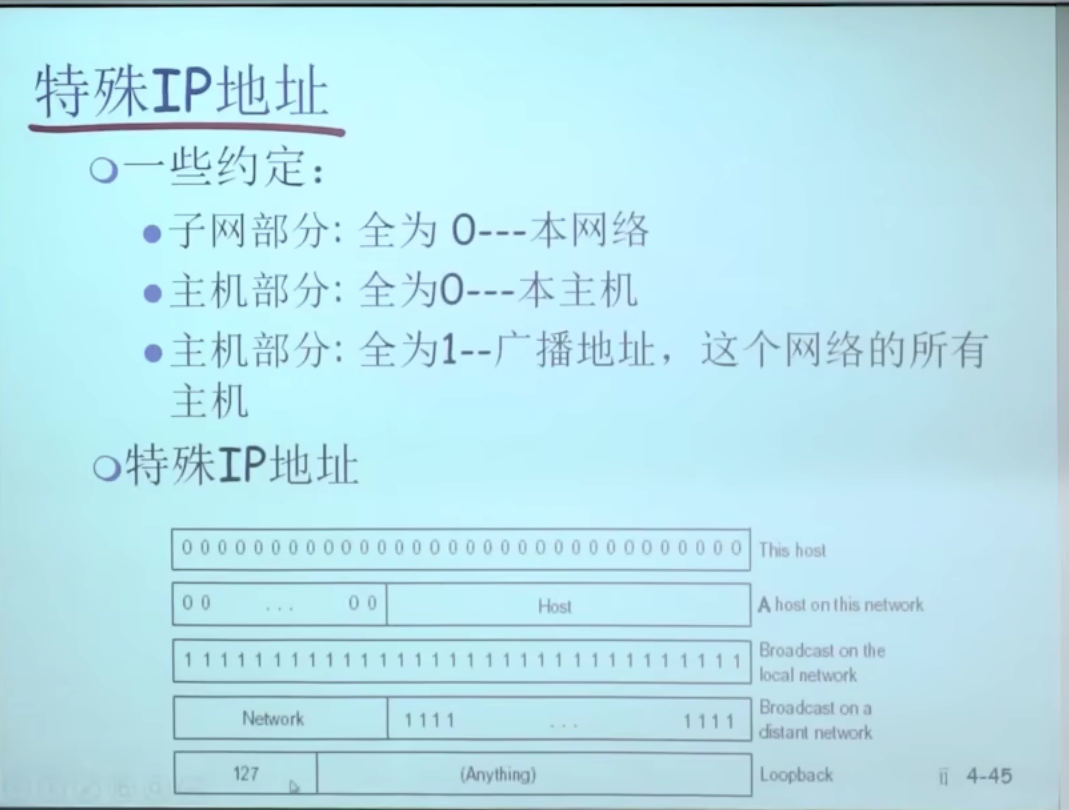

ip地址分类

network网络号

host主机号

0开头的网络号128-2，2的24-2个主机地址

abc为单播地址；

（单播，广播，组播）

互联网中的路由，是以网络为单位，一个子网在路由器中算是一个表项

127开头为回路地址，传输层到达ip层就会返回去

ip地址编码：

cidr：classless interdomain routing 无类域间路由

最开始分为abc类等，后来按照无类域间路由划分；

掩码：与ip 做与操作，得到子网，网络号

子网-路由表（得到下一跳的ip）（本机mac知道，通过ip也知道下一跳的mac，网卡就知道怎么发送)-下一个路由器再解析封装-目标子网-目标主机

如何获取一个IP地址：

1. 管理员，直接配置到一个文件 unix ：/etc/rc.config (ip地址，子网掩码，默认网关，localnameserver域名解析ip地址)
2. dhcp（dynamic host configuration protocol）动态获取 plug and play 主机广播 dhcp discover 服务器 响应dhcp offer 主机请求ip dhcp request 服务器响应dhcp ack

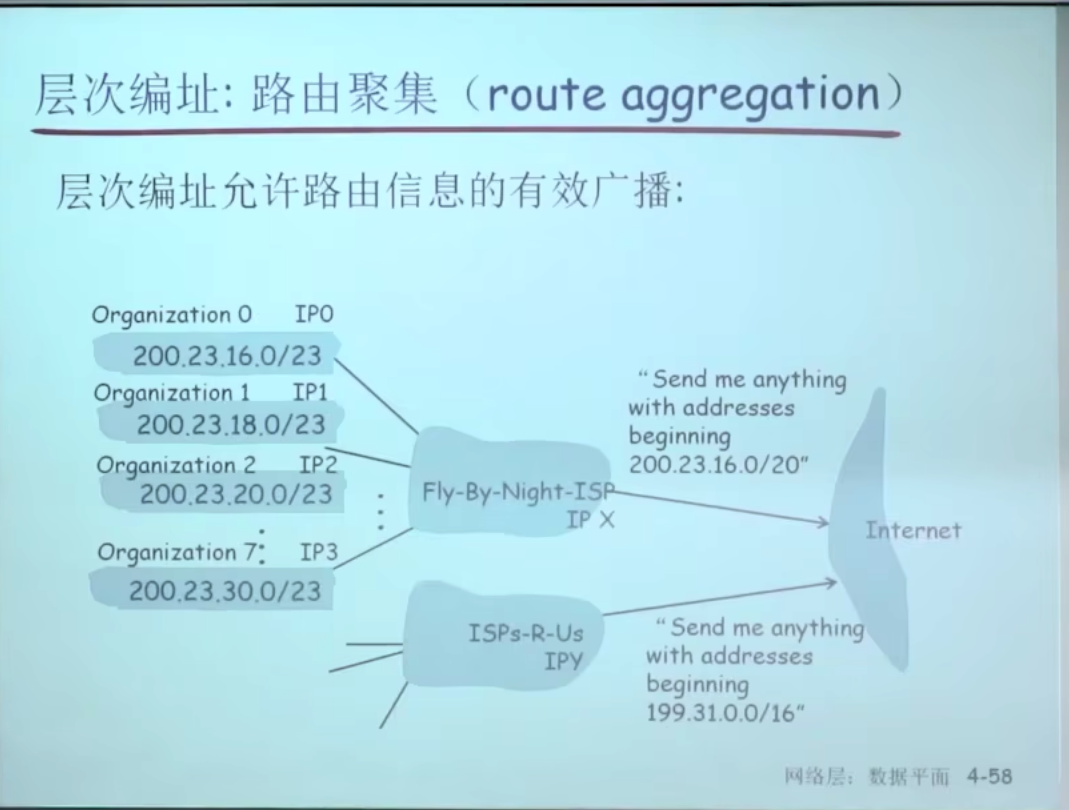

路由聚集：

路由器收集到信息后会，可以聚集会聚集后再通告

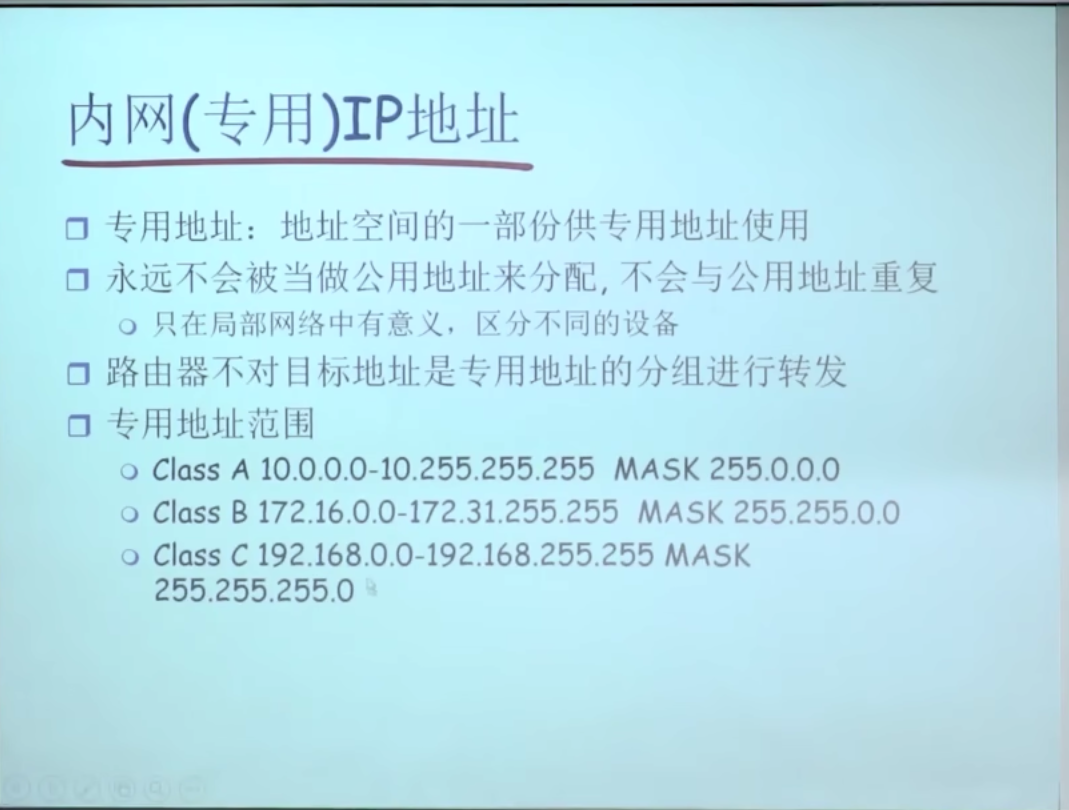

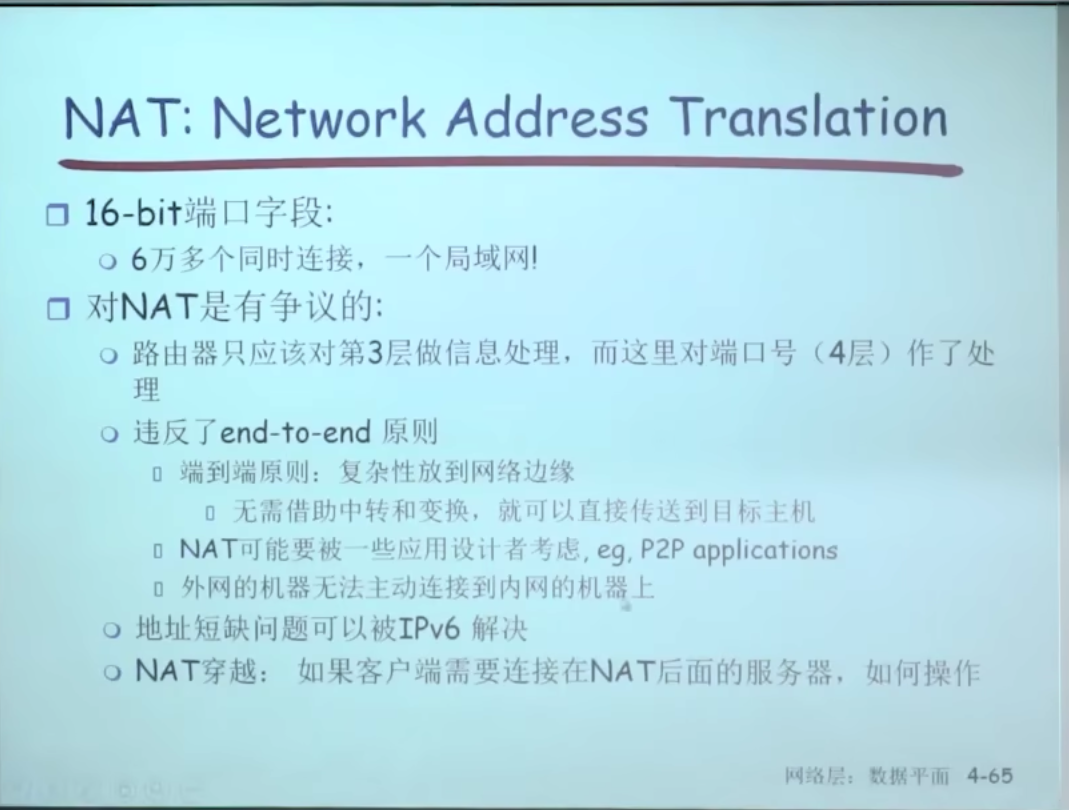

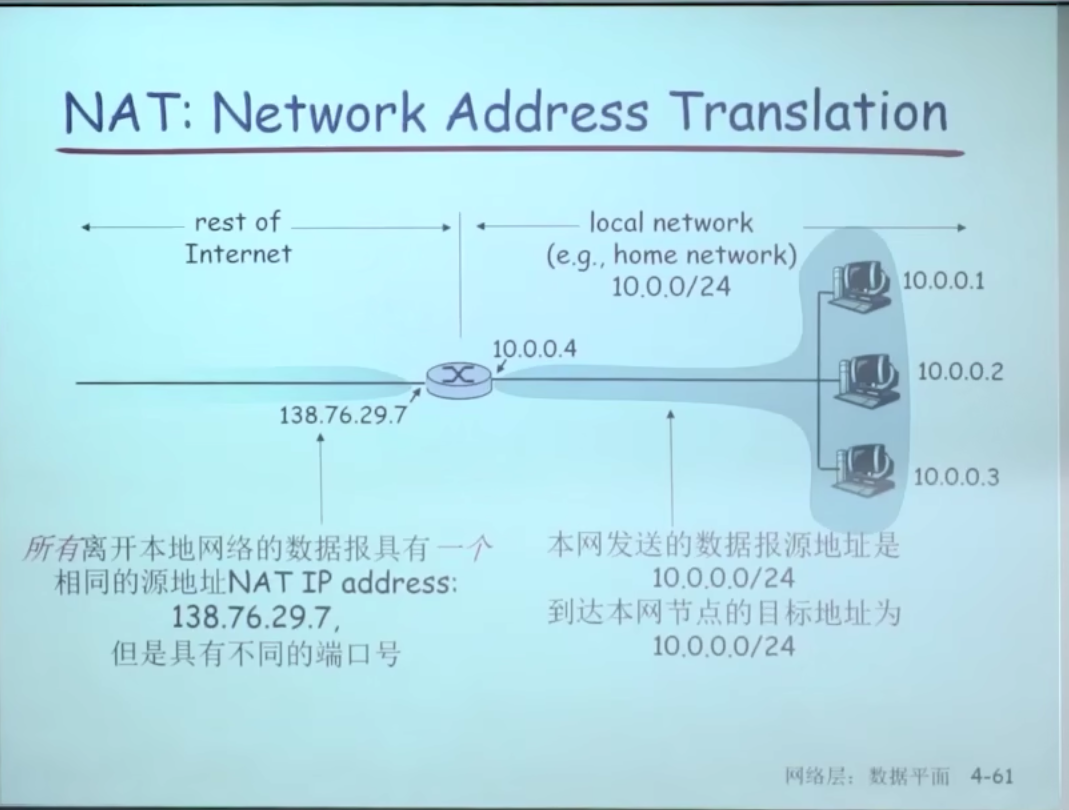

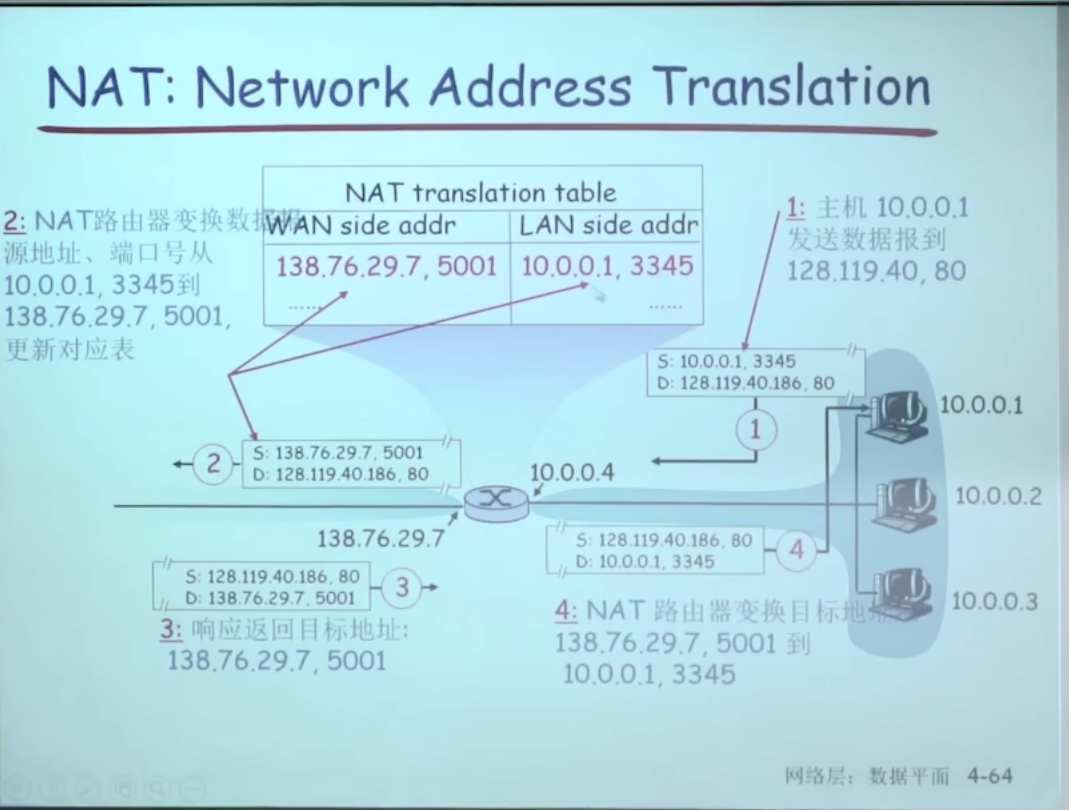

网络地址转换：nat network address translation



nat穿越

1. 静态配置
2. upnp
3. 中继，两边都与中继连接

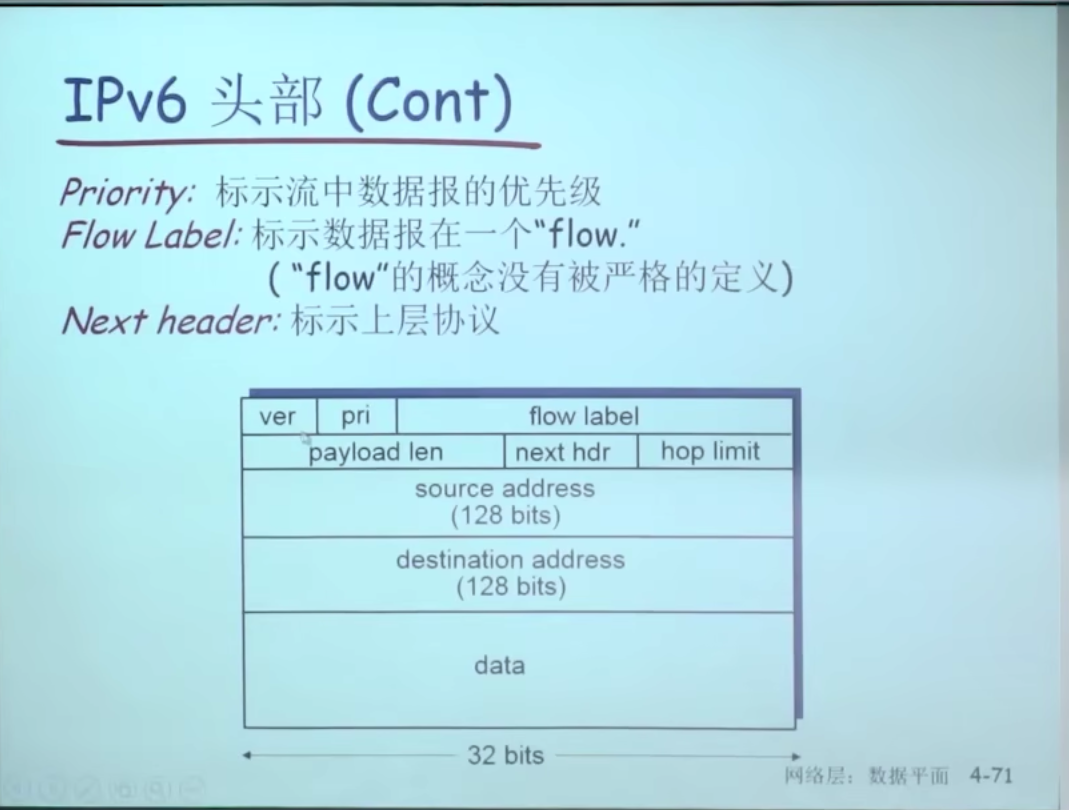

ipv6

不用分片了，mtu太大直接丢掉给一个icmpv6的信息，让主机分小一点；

next header

tlv type-length-value

V4-v6 过度：

隧道：v6的分组，完整封装进v4，到了v6网络再解封

原路由器：垂直集成，分布，难管理

1. 数据+控制
2. 控制功能，分布式实现

sdn：数据平面与控制平面分离，水平集成

控制协议 open flow。更强大的流表，功能大大加强【匹配+行动。match-action】

网络层-控制

一些协议：

1. 传统路由选择算法。
2. sdn控制器。上报状态，下发流表
3. icmp： internet control message protocol

这些协议的具体实现：

bgp等

1. 路由选择算法
2. 因特网中自治系统内部的路由选择
3. isp之间的路由选择

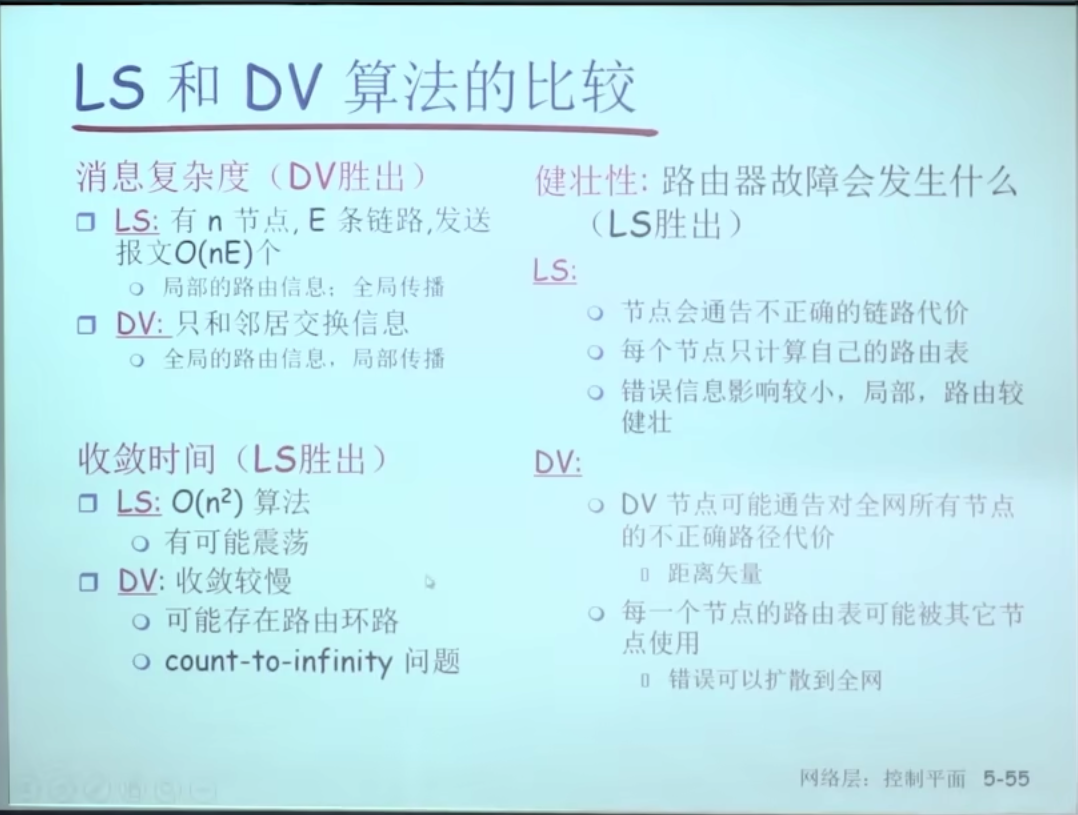

路由选择算法（link state 全局式。distance vector分布式）

子网到子网的路由，最优路径，最小代价路径

拓扑-图

输入：拓扑+边的代价

输出：最优路径

汇集树：此节点到所有其他节点的最优路径形成的树。

路由选择算法就是：为所有路由器找到并使用汇集树。

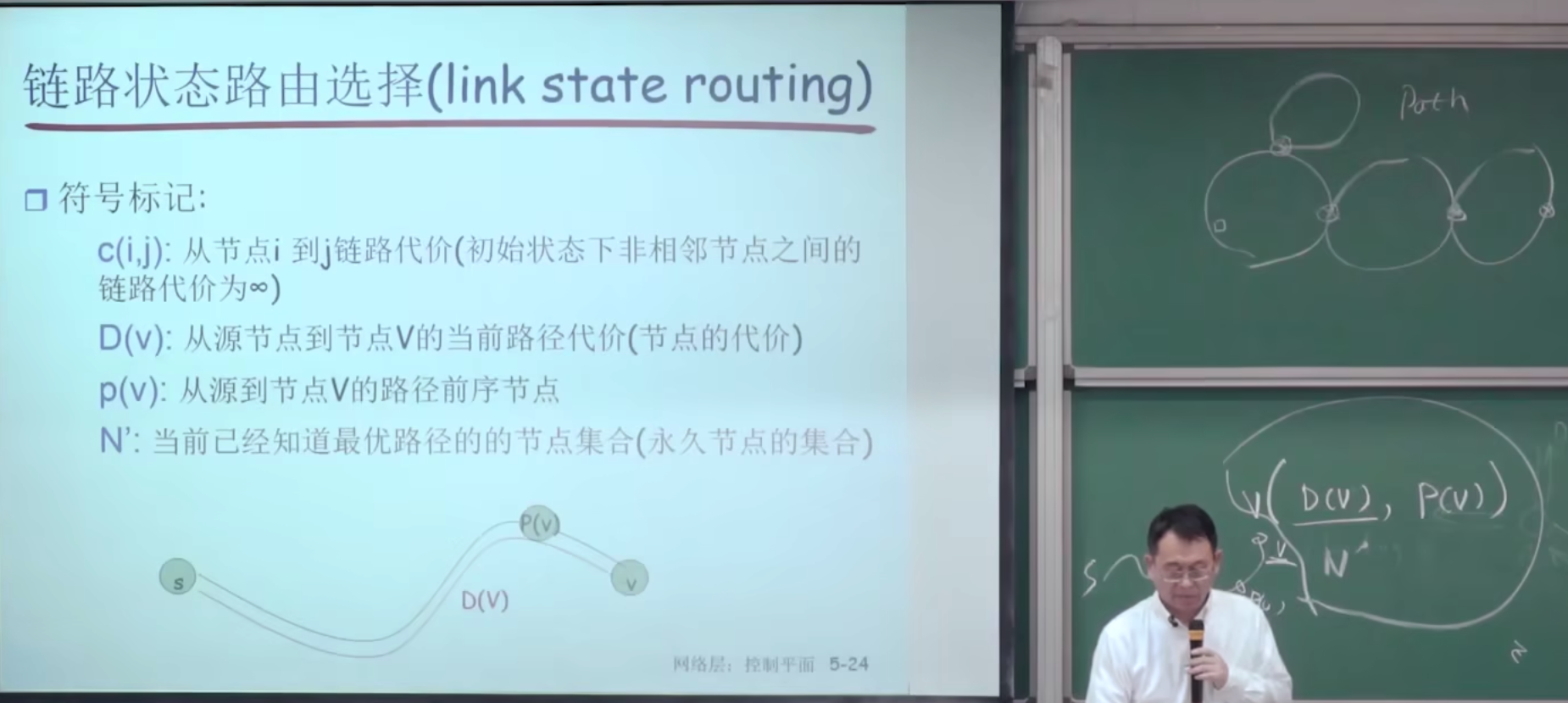

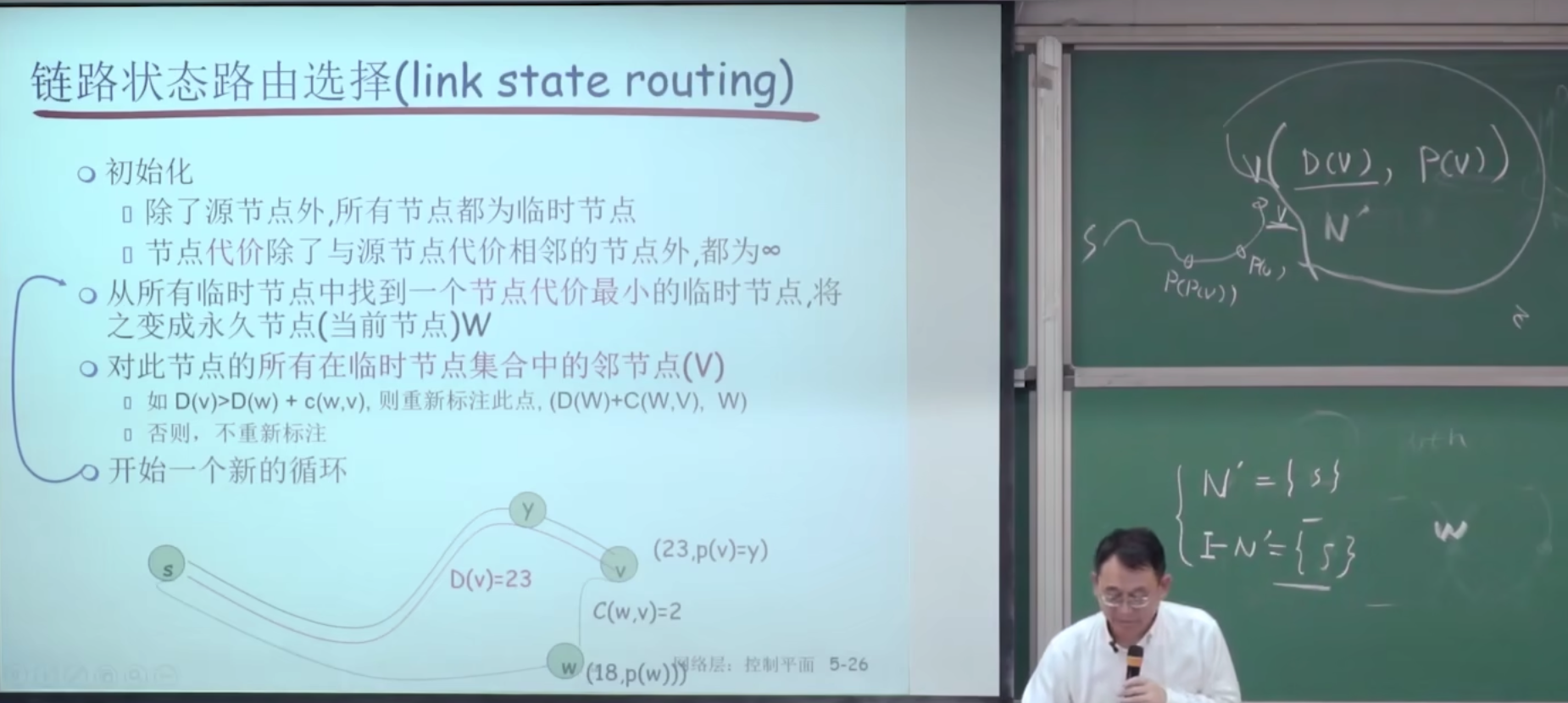

链路状态算法：dijkstra

ls实现

1. 泛洪，获取拓扑（为了避免广播风暴：版本编号，ttl等）协议实现
2. dj-计算路由表 （这个才是算法）

ls应用

1. ospf internet上
2. is-is：intermediate system – intermediate system。internet 主干中

可能会有路径震荡

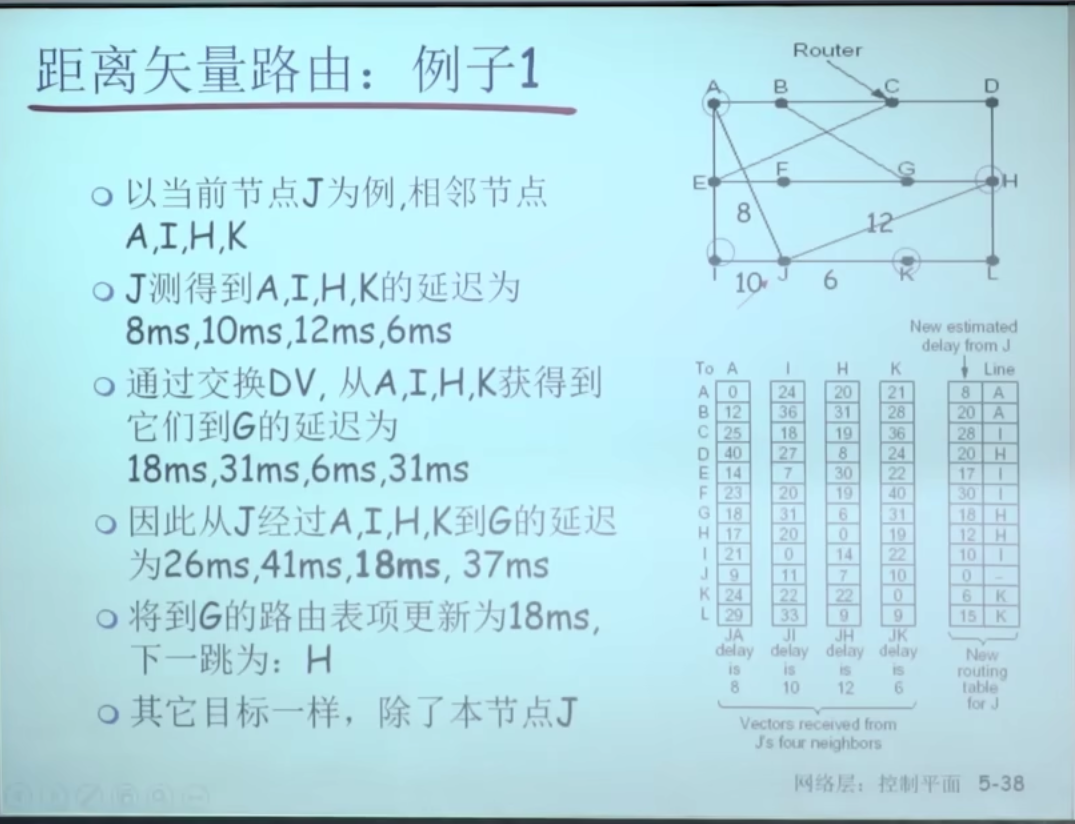

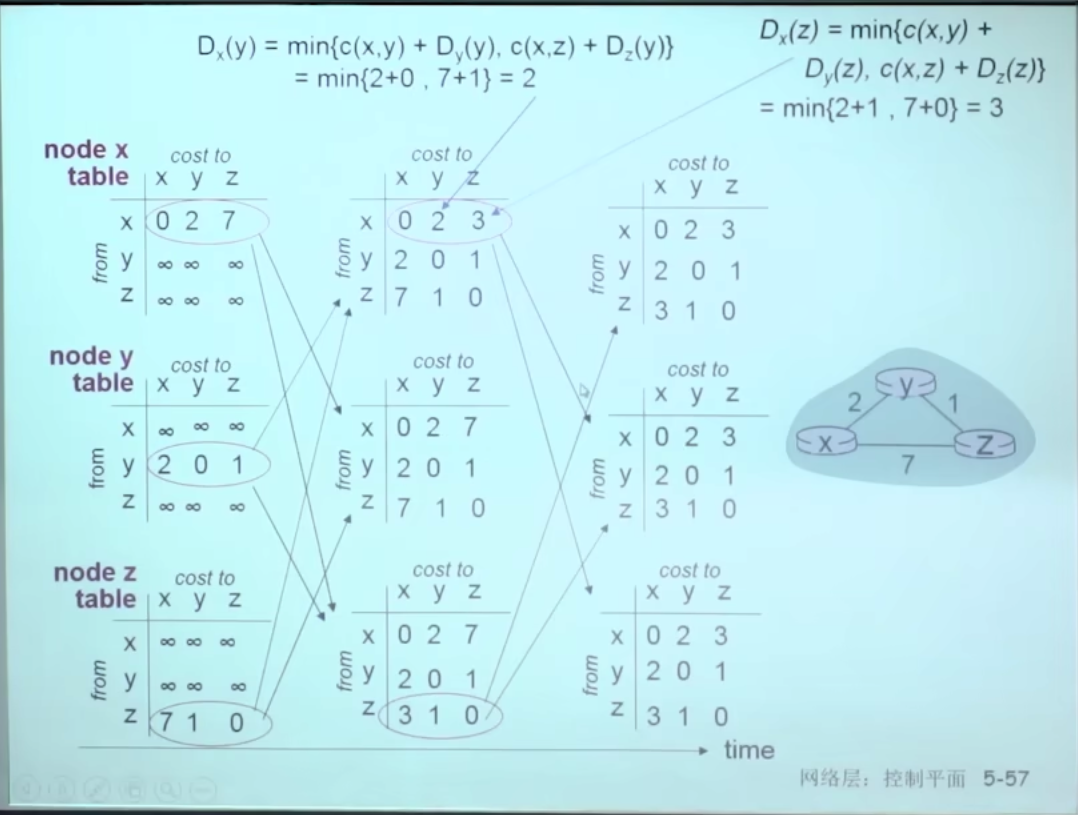

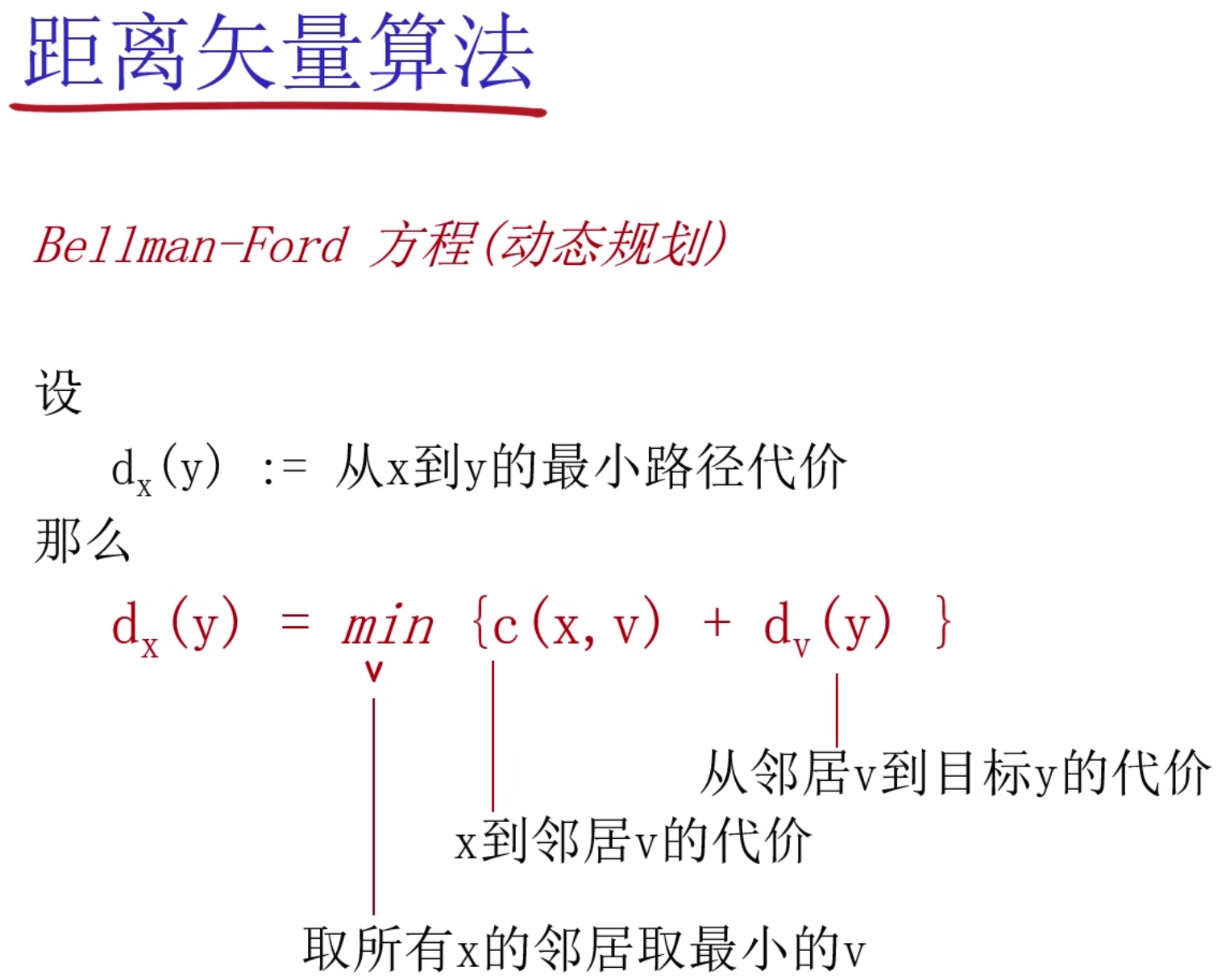

dv距离矢量算法：

维护 自身到所有其他目标的代价

定期测量

定期交换

dv无穷计算问题：好消息传的快，坏消息传的慢

为了解决无穷计算问题：水平分裂（虚假消息，没懂）

dv:


自治系统内的路由选择算法（内部网关协议）：

rip（routing information protocol）：基于距离矢量算法

25个子网

30s/请求 就交换信息

代价为跳数

毒性逆转，最大跳数=16 作为无限不可达

ospf （open shortest path frist）：基于ls算法

可以层次化，支持汇集

boundary router

back bone

area boundary router

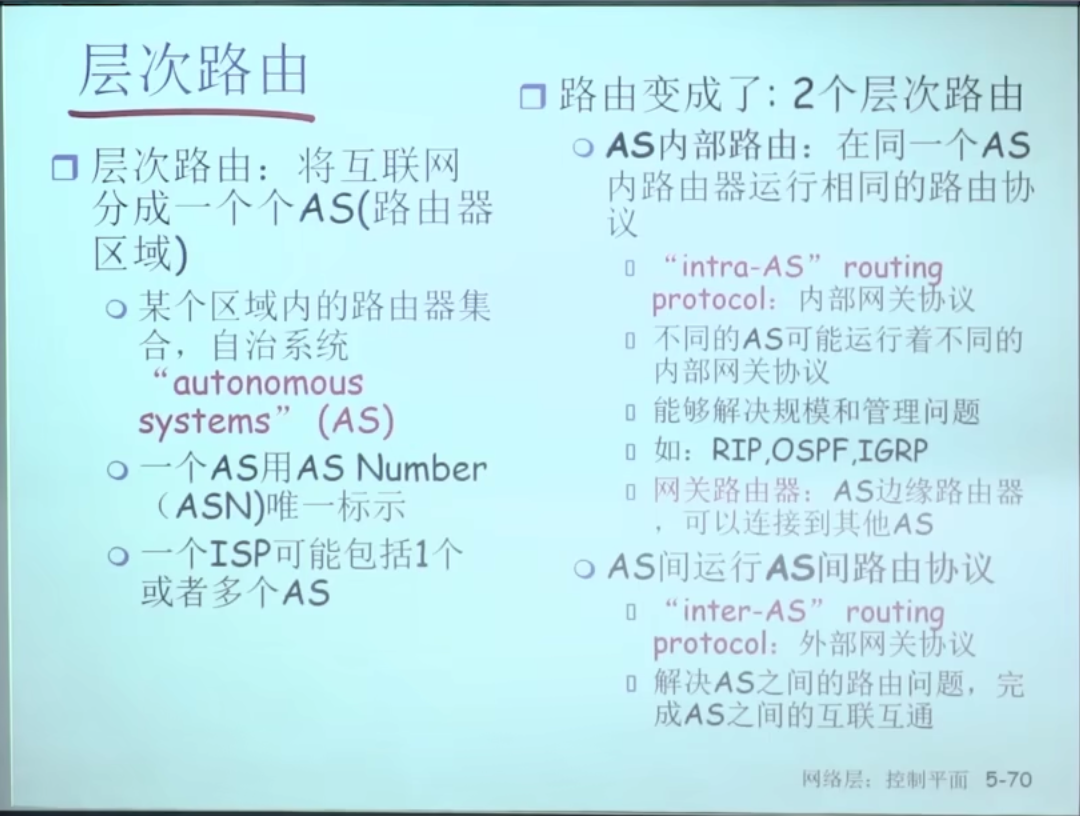

isp之间的路由：自治区之间的路由

前面介绍的都是平面路由，一个平面：管理+规模 等 搞不定，分层

层次与路由聚集的异同？？？ 人为区分？

as之间的路由协议

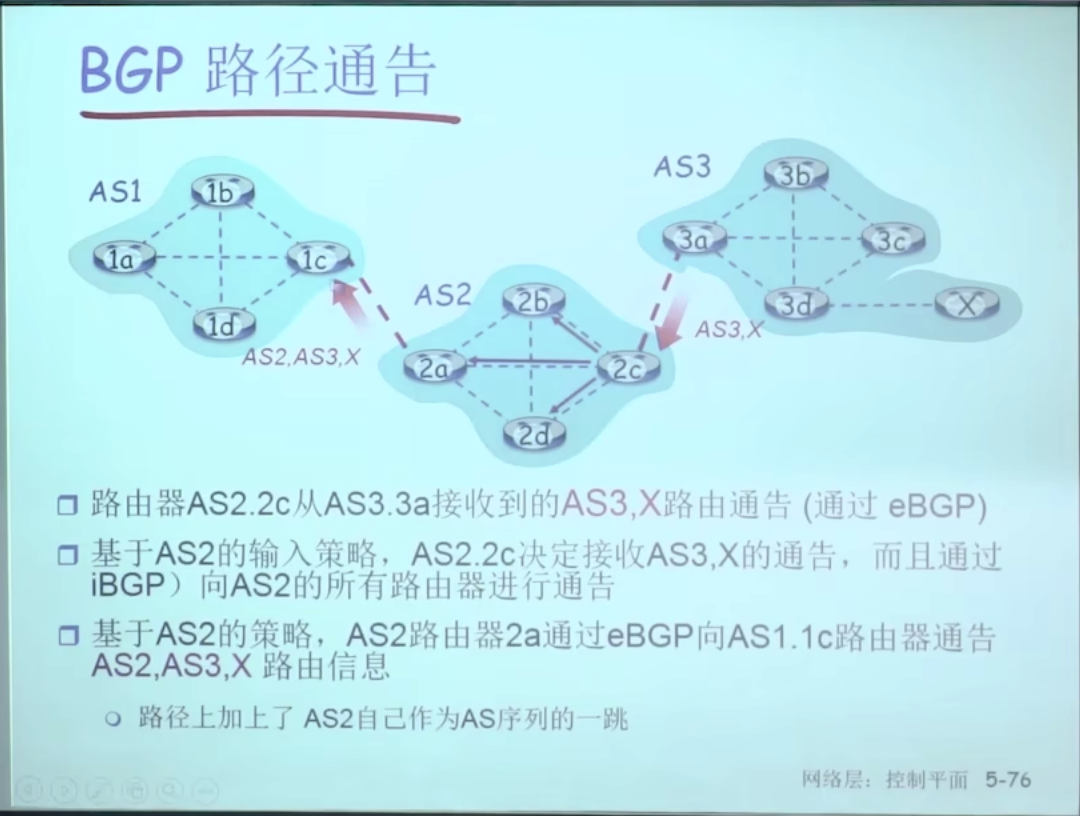

bgp：基于距离矢量（改进：路径矢量）

ebgp：从相邻节点获取子网可达信息

ibgp：子网可达信息传遍as内部

自治区之间的路由，更加强调策略

路由表 由内部网关协议+外部网关协议 共同决定；

内部ospf。外部bgp

网络前缀的多个路径：

本地偏好

最短as

最近的next-hop 路由器：热土豆路由(不管域间代价，域内选择最小的作为出口，最快甩出去)

sdn控制平面

链路层与局域网

相邻两个节点之间，以帧为单位的传输

1. 成帧，链路接入
2. 相邻两个节点，完成可靠数据传输

网卡（网络适配器，网络接口卡）：实现了链路层和相应物理层功能，写死了自己的mac地址

检错与纠错：

奇偶校验，两维奇偶校验；（对偶错误校验不出来）

checksum

crc循环冗余校验：

模2运算：异或

位串的两种表示：1011=1x2^3^+0x2^2^+1x2^1^+1x2^0^

生成多项式：r次方，r+1 位

数据位+r位的冗余，正好可以被生成多项式整除

现在的问题变成了：如何添加冗余位，使得正好可以被整除

多点访问协议：

共享的网络，多个节点同时发送，会有多个信号叠加，无法区分

多路访问协议，介质访问控制协议mac：决定什么时候使用共享信道，即什么时候发送

三大类：

信道划分：分片，每一片一个节点

随机访问：允许冲突，冲突后恢复

轮流：

随机Mac：aloha，时隙aloha，csma，【csma/cd】 ，【csma/ca】

时隙aloha：

分为时隙

节点只在某个时隙发送

发送前检测是否冲突，冲突在下一个时隙发送（概率p)

纯aloha：

没有时隙，有帧直接就发

csma：发之前先监听下冲突

也可能有冲突，传输延时，侦听的时候，还在路上

csma/cd：冲突检测，边说边听；以太网，有形的网络，比较容易实现

1. 创建帧
2. 发送前cs 监听，闲才发送
3. 发送中cd，冲突检测，没有就算成功，检测到就放弃
4. 所有适配器只要检测到冲突就发送一个强化jam信号，让所有站点都知道冲突了
5. 如果放弃发送，则进入指数退避{0,2k次方-1}。r*512位时再发


wlan：csma/ca 冲突避免，因为不好检测
发送方

1. 发送之间监听信道，侦测到空闲时间持续difs时长，则传输整个帧on cd
2. 忙，则选一个随机回退值，空闲时递减，到0发送，如果没有收到ack就增加回退值 重复2

接收方

1. 正确，sifs后发送ack
2. 信道划分：低负载差，高负载好
3. 随机：低负载好，高负载差
4. 轮询：taking turns mac
5. master 轮询 slave；可靠性差
6. 令牌，拿到令牌才能发送，用完再生成一个令牌


lans：

mac地址：网卡 48位地址，

arp协议：ip映射mac

交换机：ip映射mac；ip是分层的，mac是平面的；hub的升级，存储转发，交换表（自学习，没有就泛洪，生成树），源，目标一致不会转发

以太网：最主流的lan技术

同轴电缆

hub

switch

以太网：无连接，不可靠，csma/cd

虚拟局域网

网络安全

加密：

加密密钥与解密密钥 是否一致来区分为 对称/非对称 加密

对称加密：key的分发

des

公钥+私钥模式 （rsa）

认证：

对称加密 可以实现认证

公开+私钥 也可以实现认证（给一个一次性整数，挑战，私钥加密再公钥解密）

公+私：中间攻击

（对称加密，如何获取key，公开加密。如何获取公钥）

数字签名：公+私，一般：报文–报文摘要–私钥加密

为了解决key与公钥的获取：

1. kdc。 key distribution center
2. ca centification authority ca私钥加密【实体+对应公钥】ca给实体证书（就是捆绑关系）可以拿到公钥，实体再给其他实体证书，建立信任树

安全在各个层级的实现

安全电子邮件

随机密钥对明文加密

公钥对随机密钥加密

ssl secure sockets layer

应用层之下，tcp/udp之上

提供 认证+加密

ipsec

防火墙

内部网络与互联网隔离，进出分组进行过滤

可以防止：

拒绝服务攻击：占满你的tcp连接 dos/ddos

通过一些信息，与规则进行判断，决定放行or阻塞

无状态：防火墙不维护状态，对每个分组进行判断

有状态：放行之前，还需要判断连接是否已经建立

web应用网关：外-gateway-内； 都与中间这个网关建立连接，他来作为中间人

wireshark

seq：表示这次我将从seq这个字节开始发送

ack：表示我已经收到了ack-1的所有包，下次给我ack开始的包

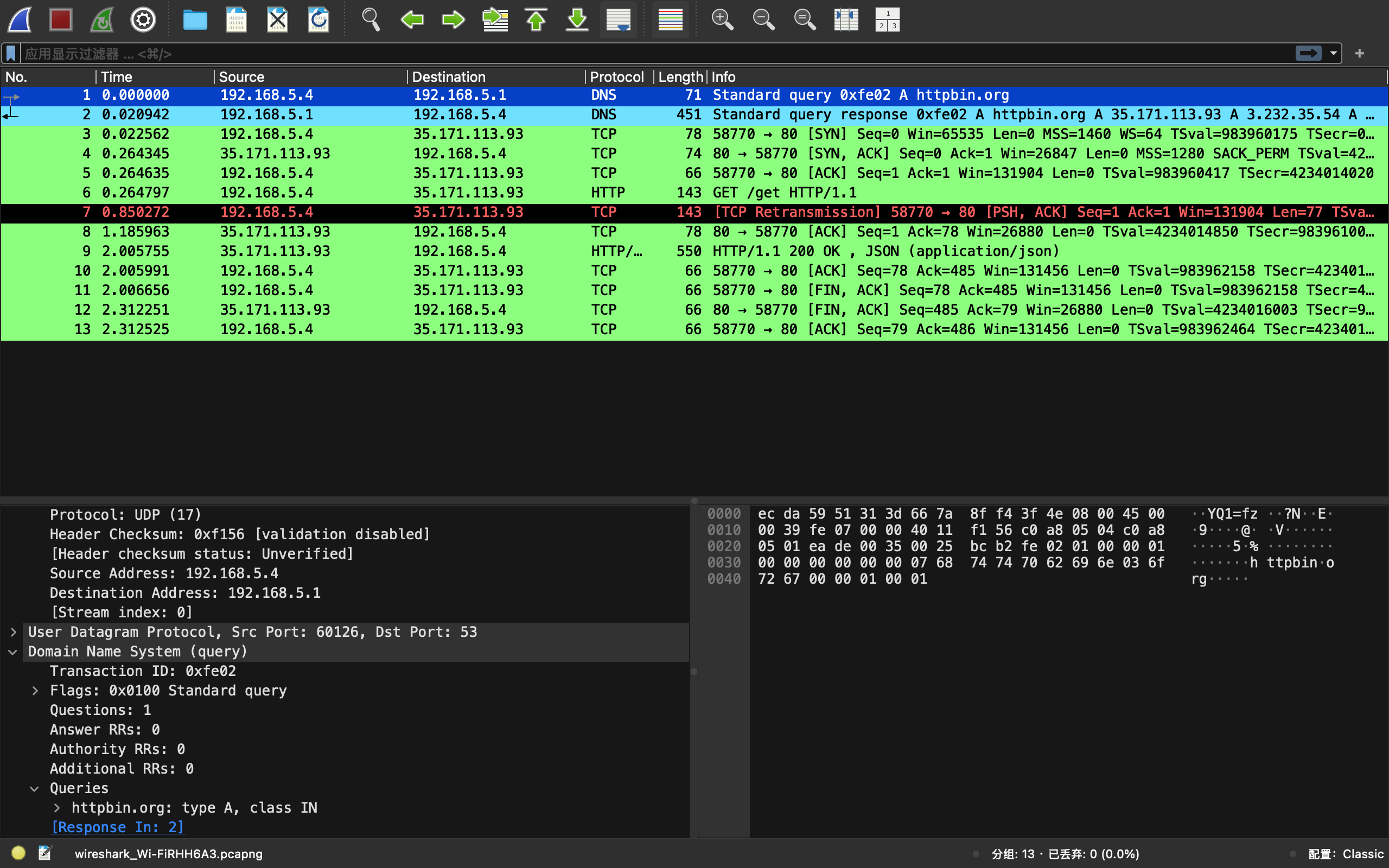

curl http://httpbin.org/get

beautiful，非常完美的抓包

请求域名解析：

域名解析返回结果：

开始TCP连接：

客户端向服务器第一次握手：

flag = SYN；seq = 1160364176；ack = 0

tcp连接的第二次握手，服务端向客户端返回自己的seq，并将ack置为客户端的seq+1（syn占用了一个序列号）：

flag=SYN，ACK；seq=1607886011；ack=1160364177

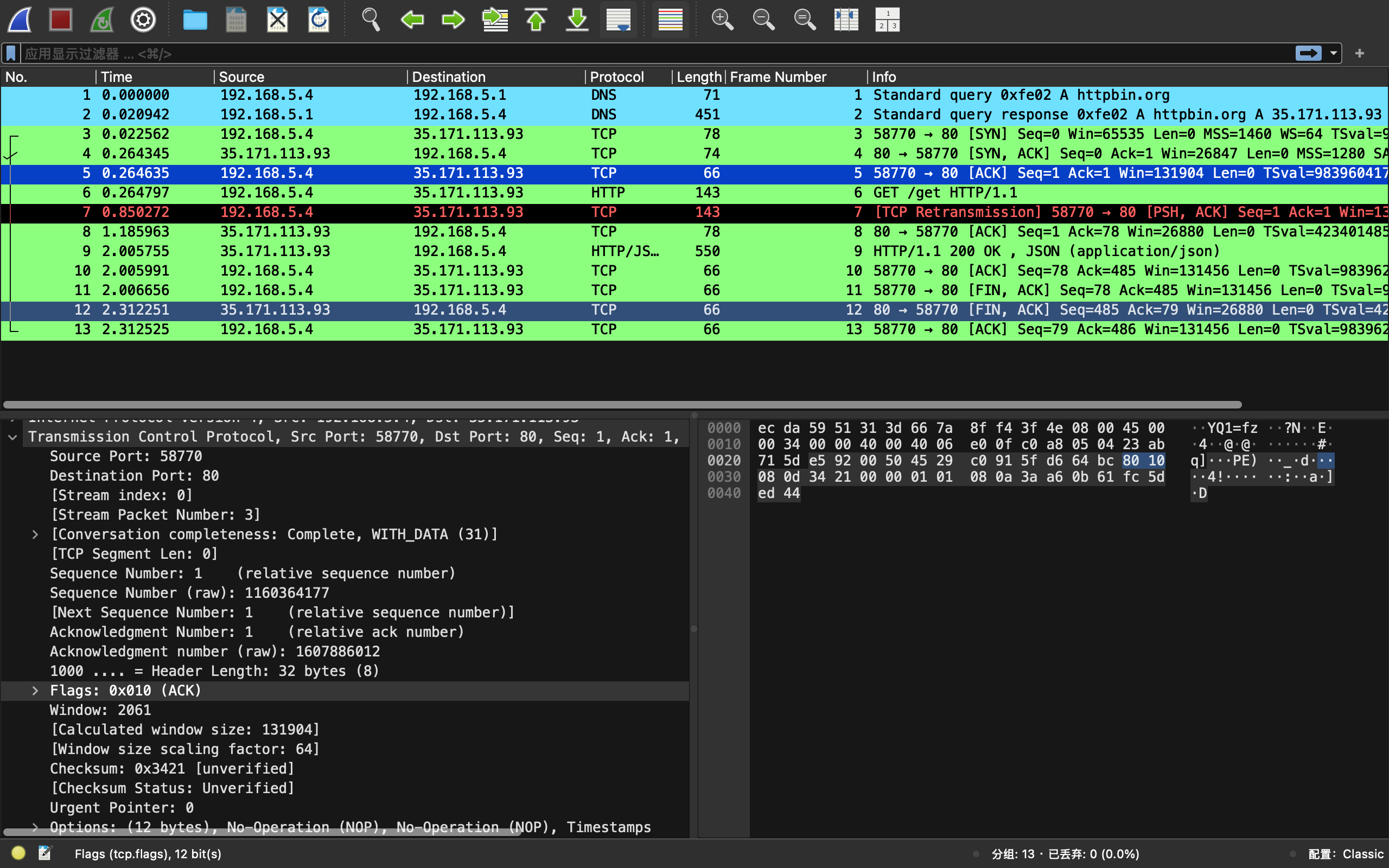

tcp连接的第三次握手，客户端向服务器发送seq = next；ack = 服务器发送的seq+1=1607886012:

seq=1160364177，ack = 1607886012，flag=ack

客户端开始向服务器发送数据，注意这里的seq与ack与第三次握手的一样，因为seq表示tcp流中的第几个字节，第三次并没有发送什么数据过去故未变，并且第三次过后到这一次客户端请求服务器也没有其他数据，故ack依旧相同。seq=1160364177，ack = 1607886012 flag=push&ack：

next 是一个客户端的重传包，seq与ack同上seq=1160364177，ack = 1607886012 flag =push&ack：

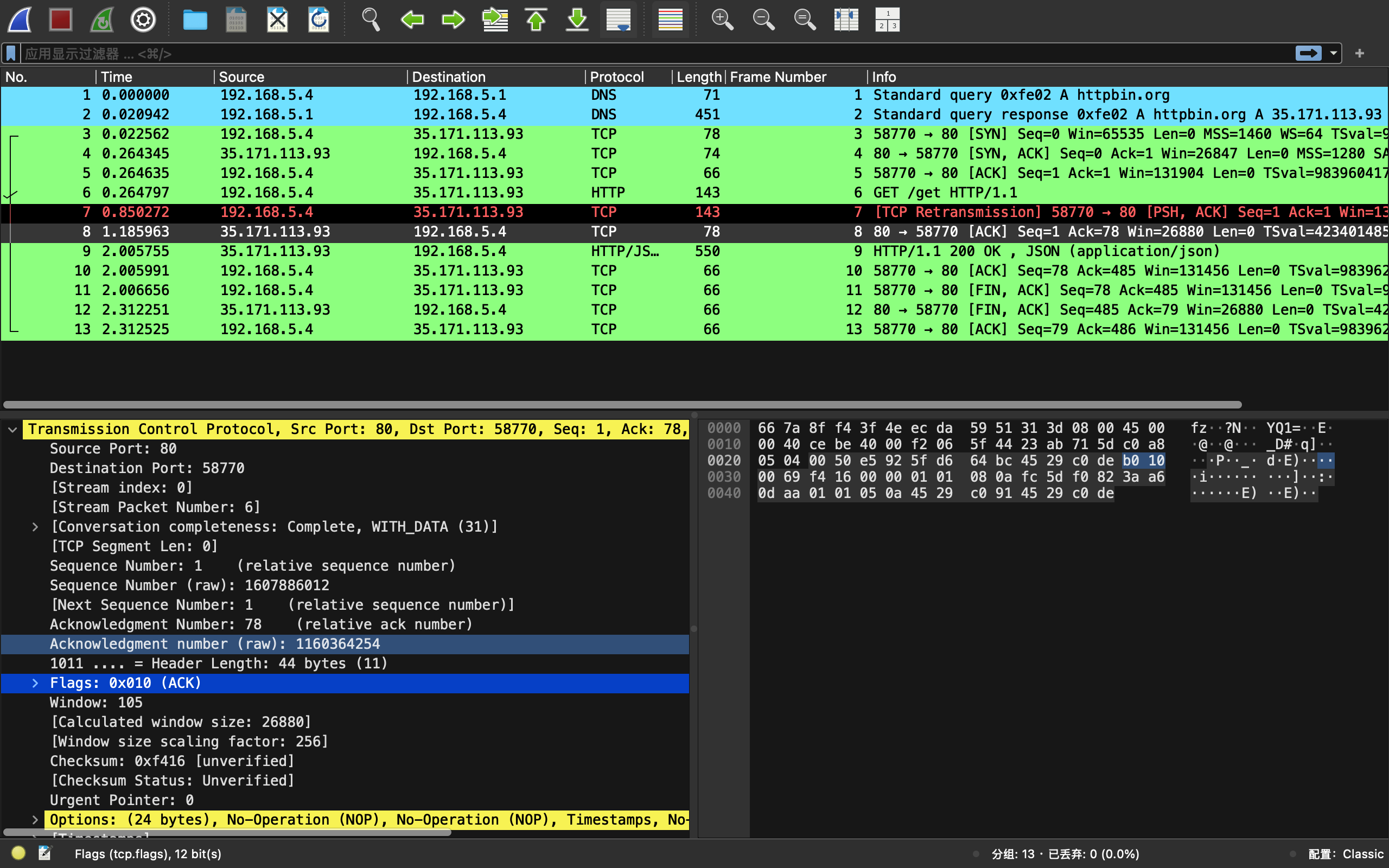

Fram8:客户端的回复：seq=1607886012，ack = 1160364177 + 77 = 1160364254

这是一个纯粹的ack包，flag=ack，此时客户端收到ack，不再重传，更新发送窗口，没有数据则将等待服务器返回。

Q：为什么会有fram8呢？

A：因为收到有序数据后会延时确认，等待期有数据就一并返回，没数据且过了等待期就只发一个ack。此时数据还没准备好且等待期已过，就单独发一个ack确认。

Fram9 ：服务器的返回发送数据+确认，seq=1607886012，ack=1160364254 flag=push&ack：

Fram10 ：客户端向服务器的ack确认 seq=1160364254，ack=1607886012+484= 1607886496 flag=ack：

开始关闭：

Fram11 是客户端发起的关闭请求，因为fram10是纯粹的ack控制包，不带数据，故此次seq与ack同上flag = FIN & ACK

Fram12 ：服务器回应收到关闭请求并也发送关闭请求

Fram13:客户端回应收到了关闭请求

至此一次完整的http请求就结束了。

在客户端发送了最后一个ack后客户端进入wait期，服务器在收到ack后断开连接。wait期结束后客户端也正式断开连接。

现在我们单纯的只看浏览器的一次http请求是如何从客户端走到服务器的：

前置：

1.dhcp确保了我们的一台电脑联网后可以获得一个唯一的ip

2.arp确保了ip与网卡mac地址之间的映射

过程：

1. DNS请求获取ip

2. http 到 tcp ，tcp可能涉及分段。每一段有最大限制。

3. tcp到ip，ip也可能分包。一般tcp分段后ip无需再分包。
4. ip再到以太网frame
5. 数据从本机网卡，到网关（dhcp已经知道了网关ip）网卡
6. 路由器将fram解析层ip包，然后ISA内部通过ospf确定路由
7. 到达isa网关，isa之间通过bgp确定路由
8. 另一个isa将数据传输到服务器网关
9. 服务器网关再向目标服务器网卡传输数据
10. 服务器，再网卡 - ip - tcp - http - 进程
